Correct
Sie können ein einzelnes Profil oder die Darstellungsart (Darstellung Profil in Symbollinie und umgekehrt) korrigieren.
Wählen Sie über das Menü Accessories > Steel Construction Design > New oder das Kurzmenü: Lay Profile und anschließend über das Menü Edit > Einzeln korrigieren in aktiver Funktion.
► (Tooltips vorhanden)
Einzel-Korrektur
Identifizieren Sie eine Linie des Profils. Die Dialogbox mit den Profilparametern öffnet sich, bestimmen Sie die Änderungen und bestätigen mit OK. Diese Korrektur können Sie auch über das Freihandsymbol C ausführen (siehe Kapitel Input / Accessibility, Freihandsymbole, Funktion im Modul STRAKON auslösen).
Darstellungsart
Darstellungsart von Draufsicht in Draufsicht-Symbol und Ansicht in Ansicht-Symbol und umgekehrt ändern
Ziehen Sie einen Ausschnitt über alle Profile auf, demarkieren Sie nicht zu ändernde Profile und bestätigen die Änderung über Weiter.

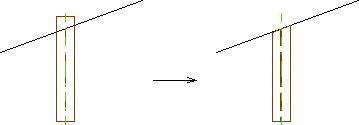

Anschmiegen
Träger auf ein Element (Linie, Profil usw.) verlängern oder verkürzen
Identifizieren Sie zuerst das Profil und anschließend das Element.

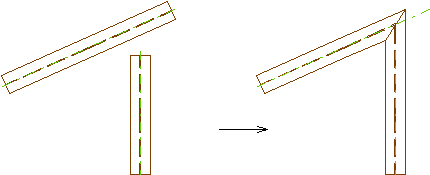

Verbinden
Zwei Profile miteinander verbinden
Identifizieren Sie nacheinander die Profilenden. Die Profile werden automatisch zum gemeinsamen Schnittpunkt verlängert bzw. verkürzt.
Die Funktion Verbinden können Sie auch direkt in der polygonalen Eingabe der Profile einschalten.
