Supplementary Dimensions
Zu einer Maßzahl (Ausnahme: Radien- und Durchmesserbemaßung) können Sie nachträglich einen Maßzusatztext (2. Text) eingeben. Über das Menü Edit > Modify Individually in Current Function oder Modify Section wählen Sie nach Anfahren von Textkorrekturen in der Zweite Funktionsleiste: Modify Text die Funktion 2.Text.
Funktionszusatzleiste
H=..., S=..., NBg
Schrifthöhe, Stiftstärke, Schriftart (siehe Funktion Texts)

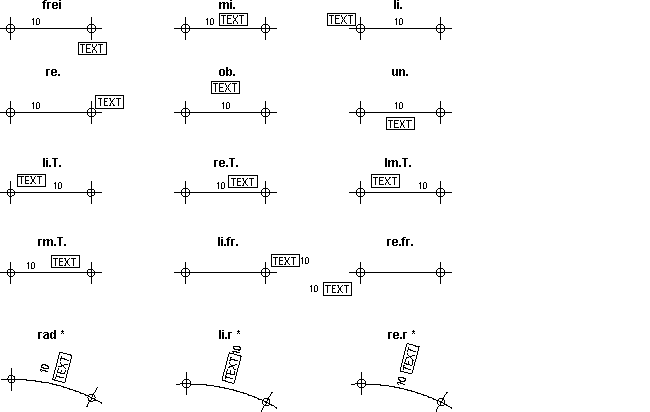

Unten, ...
Textlage
► (Tooltips vorhanden)
li. | Links Maßzusatztext links von der Maßzahl |
re. | Rechts Maßzusatztext rechts von der Maßzahl |
lm.T. | Links Text mittig Maßzahl und Maßzusatztext mittig auf Maßlinie setzen Maßzusatztext links von der Maßzahl |
rm.T. | Rechts Text mittig Analog lm.T. Maßzusatztext rechts von der Maßzahl |
li.fr. | Frei links Maßzahl und Maßzusatztext frei platzieren Maßzusatztext links von der Maßzahl |
re.fr. | Frei rechts Analog li.frei. Maßzusatztext rechts von der Maßzahl |
rad. | Radial * Maßzahl und Maßzusatztext radial zur Maßlinie setzen Maßzusatztext unter der Maßzahl |
li.r | Radial links * Analog rad. Maßzusatztext links von der Maßzahl |
re.r | Radial rechts * Analog rad. Maßzusatztext rechts von der Maßzahl |
* Nur bei Bogen- und Winkelmaßen können Sie radiale Textlagen wählen.
Kopie
Umschaltfunktion: Zuletzt eingegebener Maßzusatztext direkt in ein Maß kopieren, ein-/ausschalten
Beachten Sie, dass ein dort schon vorhandener Text überschrieben wird.
Fahren Sie das Maß an und der kopierte Maßzusatztext wird in die zuvor gewählte Textlage platziert.
Maßzusatztext eingeben
Identifizieren Sie das Maß und geben Sie den Maßzusatztext ein.
Die zuletzt eingegebenen Maßzusatztexte können Sie aus dem temporären oder permanenten Textspeicher einlesen (siehe Funktion Texts, Temporary Text Store, und Persistent Text Store).
Info |
|---|
 Analog der allgemeinen Maßdefinition können Sie für den Maßzusatztext über das Menü Edit die Funktionen Weiter, Delete Individually in Current Function, Delete Last Input in Current Function nutzen. |
