Enter Bar Representation Polygon (BR polygon)
Werkzeugleiste:
Eisenauszüge aus Hauptansichten (HA), Nebenansichten (NA) und Hauptansicht, Nebenansicht Polygonen (Eisenlänge > max. Eisenlänge) erzeugen
Das Programm erkennt das komplette Polygon (Ausnahme: Symbol) aus dem Haupt- bzw. Nebenansicht Polygon und der Eisenauszug kann direkt für alle Teilstücke des Polygons erfolgen. Die Übergreifungslängen werden automatisch vermasst.
Info |
|---|
Die Erzeugung des Eisenauszugs aus einer Nebenansicht (Eisenlänge < max. Eisenlänge) ist nur sinnvoll, sofern keine Hauptansicht vorhanden ist. Ist eine Nebenansicht und die zugehörige Hauptansicht vorhanden, fahren Sie immer die Hauptansicht für die Erzeugung des Eisenauszugs an. |

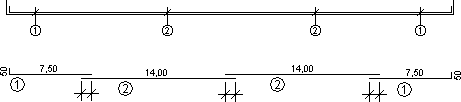

Beispiel: Hauptansicht Polygon vorhanden
Die Daten übernehmen Sie durch Anfahren einer beliebigen Position im Hauptansicht Polygon.

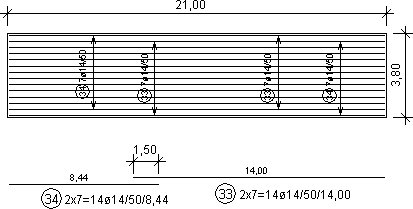

Beispiel: Nebenansicht Polygon vorhanden
Die Daten übernehmen Sie durch Anfahren einer beliebigen Position im Nebenansicht Polygon. Anschließend können Sie wählen, ob die Eisenanzahl aus dieser Verlegung (angefahrene Pos.-Nr.) übernommen werden soll.
Antworten Sie Nein, wird die nächste Position abgefragt. Bestätigen Sie Ja, erfolgt die Übernahme der Eisenanzahl/-länge aus der angefahrenen Nebenansicht Position in den Eisenauszug und gilt für alle Positionen des Polygons.
Info |
|---|

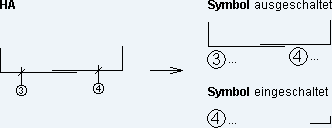

Besteht das Eisenauszug Polygon aus mehreren unterschiedlichen Positionen und soll der Eisenauszug als Symbol mit oder ohne Winkelbemaßung dargestellt werden (siehe Display Bar Representation (BR) as a Symbol), beachten Sie, dass nur die angefahrene Position als Eisenauszug Symbol dargestellt wird, z.B.  |
In Abhängigkeit der vorhandenen Ansichten (HA, NA) einer Verlegung ist die Übernahme der Eisenanzahl/-länge wie nachfolgend erläutert zu unterscheiden.

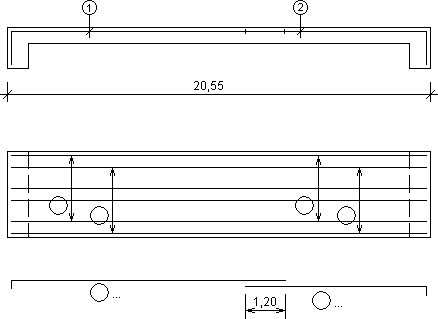

1. Vorhandene Haupt- und Nebenansicht
Die Eisenanzahl/-länge übernehmen Sie durch Anfahren einer beliebigen Position in der Hauptansicht (HA-Pol). Die zugehörige Nebenansicht Verlegung wird mitmarkiert. Folgende Abfrage erscheint:
Bestätigen Sie Ja, erfolgt die Übernahme der Eisenanzahl/-länge aus der angefahrenen Nebenansicht Position in den Eisenauszug und gilt für alle Positionen des Polygons. Anworten Sie mit Nein, wird die nächste Position abgefragt.

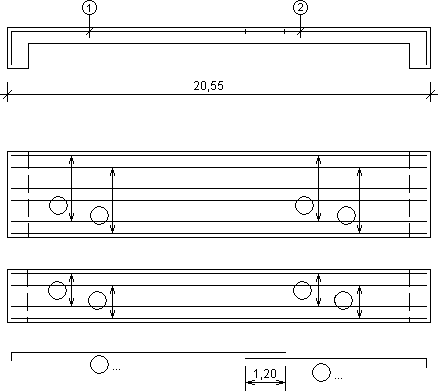

2. Vorhandene Hauptansicht und mehrere Nebenansichten
Die Eisenanzahl/-länge übernehmen Sie durch Anfahren einer beliebigen Position im Hauptansicht Polygon. Markieren Sie die erste erzeugte Nebenansicht, erscheint die Abfrage:
Bestätigen Sie Ja, erfolgt die Übernahme der Eisenanzahl/-länge nur aus dieser Verlegung in den Eisenauszug und gilt für alle Positionen des Polygons.
Antworten Sie Nein, wird die nächste Position bzw. die nächste vorhandene Nebenansicht Verlegung abgefragt.
Info |
|---|
Um die Summe der Eisenanzahl aus allen vorhandenen Verlegungen der jeweiligen Position zu übernehmen, müssen Sie die Übernahmeabfrage bei allen Verlegungen mit Nein beantworten. Nach der letzten Abfrage wird die Summe der Eisenanzahl im Eisenauszug angeboten. |
3. Vorhandene Nebenansicht
Der Eingabeablauf erfolgt bei einer vorhandenen Nebenansicht wie unter Punkt 1. und bei mehreren Nebenansichten wie unter Punkt 2. erläutert.
Analog „Enter Bar Representation (BR)“ erfolgt der weitere Ablauf.
