LAYCIRCL - Lay Straight Bar Parallel in a Circle
Werkzeugleiste:

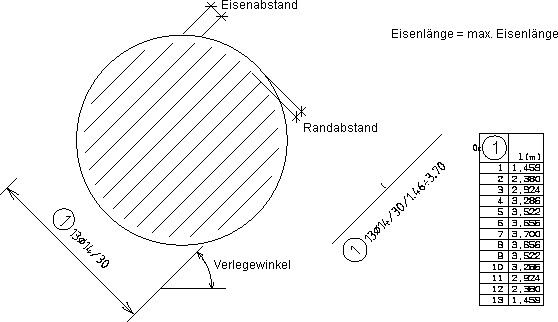

Beispiel:
Eingabereihenfolge:
Sind Positionsnummer und Eisendurchmesser bestimmt, geben Sie den Namen ein oder wählen das Zusatzprogramm über Verwaltung in der Funktionszusatzleiste.
Wählen Sie die Art der Nebenansicht-Darstellung.
Geben Sie die maximale Länge des gewählten Eisenschenkels ein. Ist diese geringer als der Kreisdurchmesser, werden die betroffenen Eisen gestoßen verlegt und die Übergreifungslänge abgefragt.
Info |
|---|
Diese Abfrage erscheint nur, wenn von der eingegebenen Positionsnummer noch keine Biegeform vorhanden ist. |
Bestimmen Sie den Verlegekreis (Vollkreis).
Der angefahrene Kreis wird markiert. Antworten Sie Nein, können Sie einen anderen Verlegekreis wählen.
Analog „Rebar, Enter Cover“ bestimmen Sie den Randabstand.
Bestimmen Sie den Verlegewinkel.
Analog „Rebar, Enter Bar Spacing or Quantity“ bestimmen Sie den Eisenabstand.
Die Eisen werden in Originalfarbe dargestellt und in der Funktionsleiste können Sie Korrekturen wählen.
Analog „Rebar, Quantity of Laid Bars (Count Factor)“ erfolgt der weitere Ablauf.
Analog „Rebar, Quantity of Laid Bars (Count Factor)“ erfolgt der weitere Ablauf.
