WALLU - Lay Cut U-Shaped Bar in Straight Wall
Werkzeugleiste:

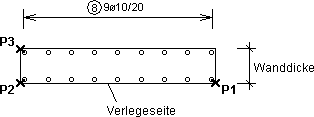

Beispiel:
Eingabereihenfolge:
Sind Positionsnummer und Eisendurchmesser bestimmt, geben Sie den Namen ein oder wählen das Zusatzprogramm über Verwaltung in der Funktionszusatzleiste.
Bestimmen Sie die Verlegelänge.
Fahren Sie die gegenüberliegende Schalkante der geschnittenen Wand an einem Punkt an.
Analog „Rebar, Enter Cover“ bestimmen Sie die Randabstände in der Reihenfolge, gekennzeichnet durch einen Pfeil.
Analog „Rebar, Enter Bar Spacing or Quantity“ bestimmen Sie den Eisenabstand.
Die Eisen werden in Originalfarbe dargestellt und in der Funktionsleiste können Sie Korrekturen wählen.
Analog „Rebar, Quantity of Laid Bars (Count Factor)“ erfolgt der weitere Ablauf.
Analog „Rebar, Quantity of Laid Bars (Count Factor)“ erfolgt der weitere Ablauf.
Info |
|---|
Das Programm erkennt nicht, dass ein Stecker zweimal geschnitten wird. Deshalb müssen Sie beim Zählen der Eisen den Faktor 0,5 wählen. |
Folgende Darstellung ist mit dem Zusatzprogramm WANDST nicht möglich:
Wünschen Sie dennoch diese Darstellung, können Sie eine Verlegung der Stecker über die Funktion NA Verlegung im gleichen Verlegefeld bestimmen. Der Faktor beim Zählen der Eisen muss 0 sein.
