RADBARP - Lay Cut Bar (points) Radially
Werkzeugleiste:

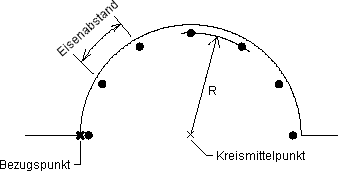

Beispiel:
R = Verlegeradius
Anfangswinkel: 0°
Endwinkel: 180°
Endwinkel: 180°
Eingabereihenfolge:
Sind Positionsnummer und Eisendurchmesser bestimmt, geben Sie den Namen ein oder wählen das Zusatzprogramm über Verwaltung in der Funktionszusatzleiste.
Bestimmen Sie den Verlegekreis.
Der angefahrene Kreis wird markiert. Antworten Sie Nein, können Sie einen anderen Verlegekreis wählen.
Analog „Rebar, Enter Cover“ bestimmen Sie den Randabstand.
Bestimmen Sie den Verlegebereich über die Eingabe des Anfangs- und Endwinkels gegen den Uhrzeigersinn.
Analog „Rebar, Enter Bar Spacing or Quantity“ bestimmen Sie den Eisenabstand.
Die Eisen werden in Originalfarbe dargestellt und in der Funktionsleiste können Sie Korrekturen wählen.
Analog „Rebar, Quantity of Laid Bars (Count Factor)“ erfolgt der weitere Ablauf.
Analog „Rebar, Quantity of Laid Bars (Count Factor)“ erfolgt der weitere Ablauf.
