Modify Bar Design
Als weitere Bearbeitungsmöglichkeiten der Zeichnungsmatte können Sie über das Menü Edit sowie in der Werkzeugleiste des Zeichnungsmatteneditors folgende Funktionen wählen:
Einzeln löschen in aktiver Funktion
Einzelne Stäbe im Mattenaufbau löschen (siehe Delete Individually in Current Function)
In der sich einschaltenden Funktionszusatzleiste können Sie zusätzlich die Möglichkeit wählen, eine ganze Matte zu löschen.
Rückwärts löschen in aktiver Funktion
Einzelne Stäbe in ihrer Eingabereihenfolge direkt löschen (siehe Delete Last Input in Current Function)
Einzeln kopieren in aktiver Funktion
Zuletzt eingegebenen Stab kopieren (siehe Copy Individually in Current Function)
In der Funktionszusatzleiste können Sie die Anzahl mehrerer Kopien gleichzeitig bestimmen.
Einzeln korrigieren in aktiver Funktion
Angefahrenen Einzelstab korrigieren
Sie können alle Bar Definitions sowie den Anfangs- und Endabstand des Stabs zum Mattenrand, nochmals korrigieren.
Zur Korrektur des Stababstands fahren Sie den zu korrigierenden Mattenstab an und in der zugehörigen Funktionszusatzleiste definieren Sie den neuen Abstand Anfab (Abstand am Stabanfang) bzw. Endab (Abstand am Stabende). Die Stablänge wird entsprechend angepasst, d.h. verlängert oder verkürzt.
Parallele, Elemente aufeinander verlängern/verkürzen, ...miteinander verbinden
Auschnitt löschen, ...kopieren, ...verschieben, ...drehen, ...spiegeln, ...korrigieren
Auschnitt löschen, ...kopieren, ...verschieben, ...drehen, ...spiegeln, ...korrigieren
Die weiteren Funktionen können analog der bekannten STRAKON-Funktionen, wie z.B. Elemente verbinden, Stäbe über Parallelen oder Kopieren definieren, Stäbe verschieben, für die Definition des Stabaufbaus benutzt werden. Die Funktionen Auschnitt löschen, ...kopieren, ...verschieben, ...drehen, ...spiegeln und ...korrigieren können Sie über das Menü Edit oder über ein Freihandsymbol (siehe Freihandsymbole) aktivieren. Die für die Zeichnungsmatten relevanten Funktionalitäten und Abfragen werden entsprechend eingeschaltet.
Matten-Info

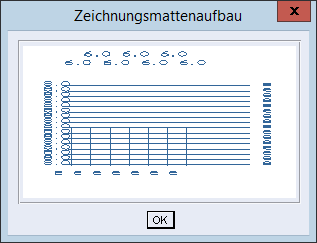

Zur Information schaltet sich eine Übersicht über die Zeichnungsmatte (Mattenaufbau) in einer weiteren Dialogbox ein. Hier ist ersichtlich, ob Einzel- oder Doppelstäbe verwendet werden. Zusätzlich erfolgt die Angabe des Durchmessers.
#
Stabraster
Korrektur des in den Construction rules bestimmten Abstandsrasters in Längs- und Querrichtung
?
Dialogbox der Mesh definitions öffnen
Sind alle Daten der neuen Zeichnungsmatte bestimmt, speichern Sie die Matte über Weiter in der Werkzeugleiste des Zeichnungsmatteneditors in die Mattenverwaltung.
Die Darstellung des Mattenaufbaus können Sie anschließend in der Verlegung bestimmen (siehe Place Design Mesh).
