Mesh Represenation Polygon (MR polygon)
Werkzeugleiste:
Bei Eingabe eines Bewehrungspolygons in der Hauptansicht mit Überschreitung der maximalen Mattenlänge/-breite können Sie dieses Polygon direkt in den Mattenauszug übernehmen.
Nach Auswahl der Funktion fahren Sie eine beliebige Matte aus dem Hauptansichtspolygon an (siehe Enter Main View (MV / MV stirrup / MV old)).
Das komplette Polygon wird vom Programm erkannt und der Mattenauszug erfolgt direkt für alle Teilstücke des Polygons mit den entsprechenden Abfragen des Positionstexts. Die Übergreifungslängen werden automatisch vermaßt.

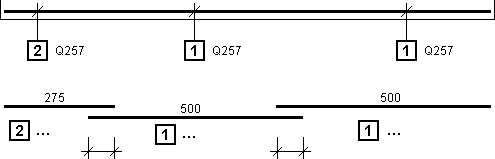

Beispiel:
Analog „Enter Mesh Representation (MR)“ erfolgt der weitere Ablauf.
