Count View Free (CV free)
Werkzeugleiste:
Verlegen Sie z.B. Rand- und Zulagebewehrung über frei definierte Verlegefelder
Funktionszusatzleiste
>>

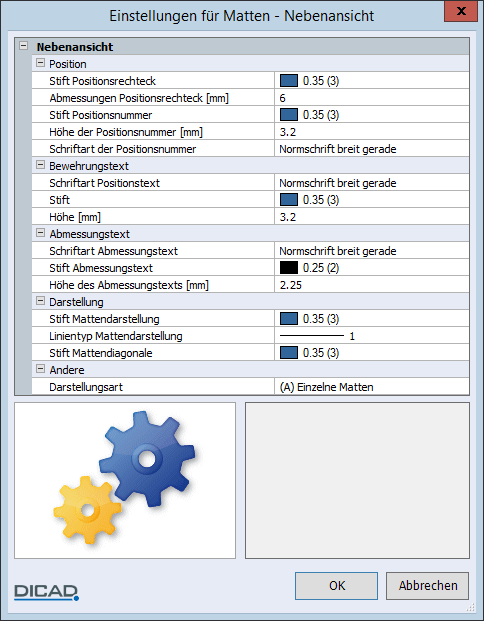

Einstellungen für die Nebenansicht
Die hier gewählten Einstellungen sind an die globalen Mesh Settings gekoppelt.
Zum Einbau einer frei verlegten Nebenansicht wählen Sie den Mattentyp, die Anzahl der zu verlegenden Matten sowie die Mattenabmessungen und Stöße.
Für die Verlegung der Bewehrung über NA Frei gelten die Einbauoptionen und Korrekturmöglichkeiten analog „Enter Single Mesh (MV single)“.
Zur Bestimmung der freien Mattenlage wird die Längsrichtung mit dem Linientyp 3 und die Querrichtung mit dem Linientyp 2 dargestellt. Für das Verlegefeld werden automatisch unsichtbare Linien (Stiftstärke: Nplo) angelegt.
