Neue Position einfügen

Sonstige Dokumentationen : FT Positionierung : Position einfügen : Neue Position einfügen

Positionsnummer eingeben

Funktionsleiste

Die maximale Anzahl der Zeichenfolge für die Positionsnummer beträgt 12.

Info
Um eine Kalkulation über die Schnittstelle Gesys abzugeben, bestimmen Sie die Positionsnummer nur über numerische Zeichen.

Positionsvergleich

Geben Sie die Positionsnummer über die Tastatur ein oder wählen Sie den Positionsvergleich über die Variable ? bzw. 0 oder die Inkrementierung (###).

Das Programm sucht die nächste freie Positionsnummer im vorgegebenen Format und berücksichtigt dabei den eingestellten Wert Positionsnummer ab.

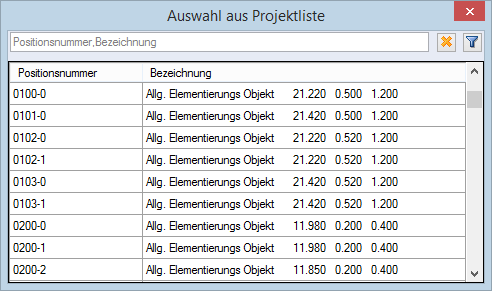

Aus Projektliste, Aus Planliste

Die einzubauende Position wählen Sie über eine Klick in der Liste:

Die Anzeige der Liste können Sie durch Sortieren der Spalten anpassen und über ein entsprechendes Filterkriterium selektieren sowie den Inhalt der Liste nach Office ausgeben (siehe Kapitel Programmstart / Benutzeroberfläche, Benutzeroberfläche, Listen in Dialogboxen bearbeiten/nach Office ausgeben).

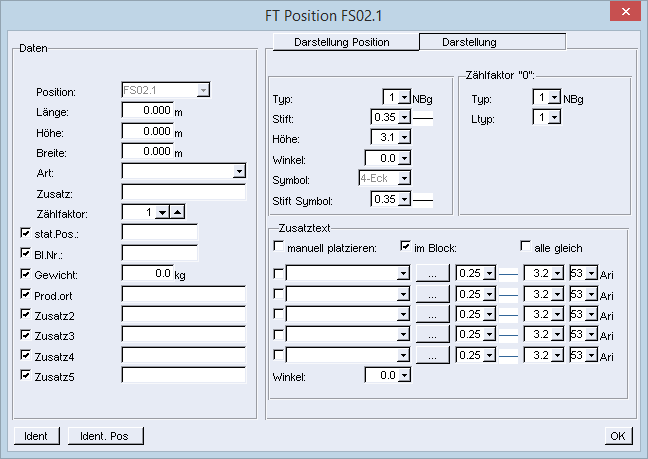

Nachdem Sie eine neue Positionsnummer oder Kenner für den Positionsvergleich in der Funktionsleiste eingegeben haben, öffnet sich die Dialogbox FT Position (Eingabeart Erweitert):

Die Vortexte (Beschreibungstext vor den Eingabefeldern) können Sie über das Menü Einstellungen > Listen- und Plandatenvortexte > FT Positionierung editieren.

Haben Sie die Einstellungen mit OK bestätigt, bestimmen Sie den Einbaupunkt.

Einbaupunkt anfahren

Funktionszusatzleiste

Nachdem Sie den Einbaupunkt bestimmt haben, erscheint eine Funktionsleiste zur Eingabe des Zählfaktors:

Hiernach bestimmen Sie die Lage der Positionsnummer.

Funktionszusatzleiste

H=...

Schrifthöhe (siehe Funktion Texte, H=...)

S Text=...

Stiftstärke Positionstext (siehe Funktion Linien, S=...)

S=...

Stiftstärke Symbol (siehe Funktion Linien, S=...)

W=..., NBg

Neigungswinkel, Schriftart (siehe Funktion Texte, NBg, ...)

Keine PosNr

Teilbild erhält keine Positionsnummer

Frei

Umschaltfunktion: Freie Lage, ein-/ausschalten

Marklinie

Umschaltfunktion: Markierungslinie zwischen Positionsnummer und Teilbild einfügen, ein-/ausschalten

Ist eine Markierungslinie gewünscht, müssen Sie anschließend noch deren Endpunkt von der Positionsnummer zum Teilbild bestimmen.

4-Eck, ...

Symboltyp wählen

Positionsnummer mit Symbol umrahmen:

Rechteck, Sechseck, Raute, Dreieck mit Spitze nach oben, Dreieck mit Spitze nach unten, kein Symbol

Endpunkt der Markierungslinie bestimmen

Der Anfangspunkt der Markierungslinie, gekennzeichnt durch einen Kreis, wandert beim Bewegen des Cursors automatisch zum nächstliegenden Positionssymbol-Eckpunkt. Über das Kontextmenü im 2D können Sie durch Einschalten der Option Startpunkt festlegen den Anfangspunkt bestimmen.

Funktionszusatzleiste

In der Funktionszusatzleiste können Sie noch die Stiftstärke der Markierungslinie ändern. Über Keine Markierungslinie wird die Markierungslinie nicht dargestellt und die Eingabe ist beendet.
