Gesamtübersicht Hilfefenster
Die normalen STRAKON-Auswahlfenster können Sie in den Masken ebenso öffnen wie die Icons.

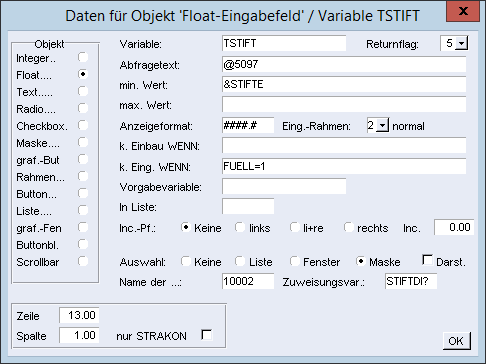

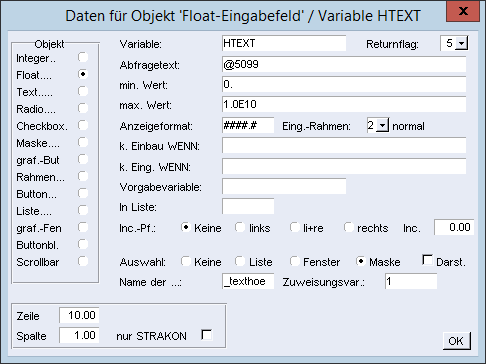

Sie müssen bei den Objekten Integer oder Float in der unteren Auswahlzeile die Option Maske einschalten und in der Zeile darunter der entsprechende Maskenname eingeben.
Hilfefenster | Name | Bezeichnungstext |

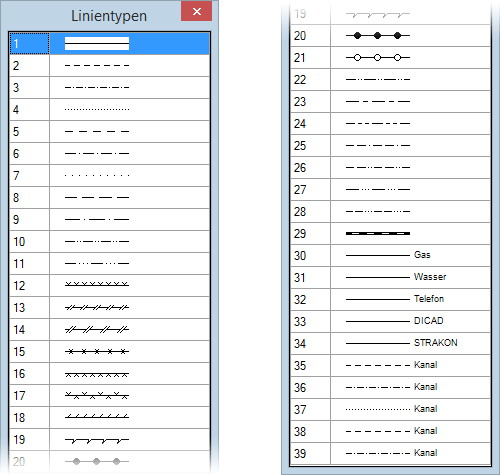

 | 10001 | Linientypen |

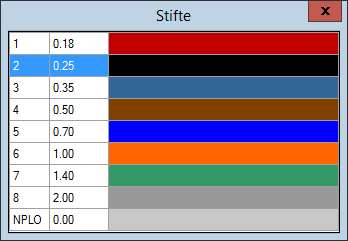

 | 10002 | Stifte |

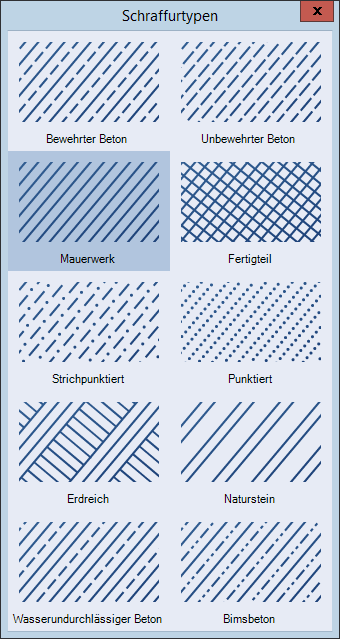

 | 10003 | Schraffurtypen |
 | 10004 | Schriftarten |

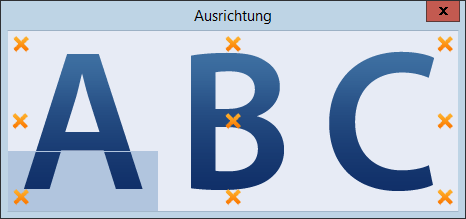

 | 10005 | Textbezugspunkte |
| 10010 | Schriftarten Maße, Höhenkoten |
10100 | Maßtypen | |
 | 10120 | Maßbegrenzungstypen |

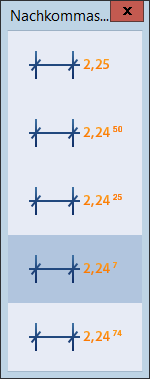

 | 10130 | Nachkommastellen |
 | 10131 | Nachkommastellen, Winkel |

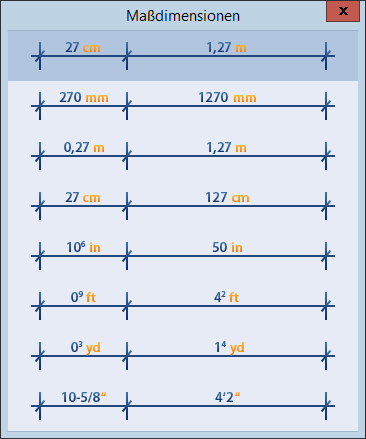

 | 10140 | Maßdimension |

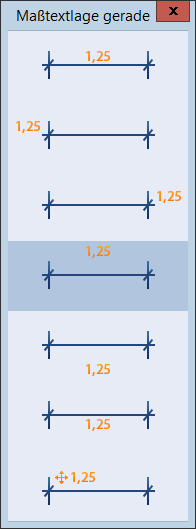

 | 10151 | Maßtextlage gerade |

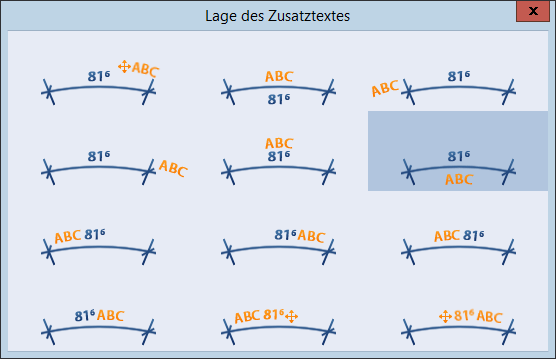

 | 10152 | Lage, Text2 |

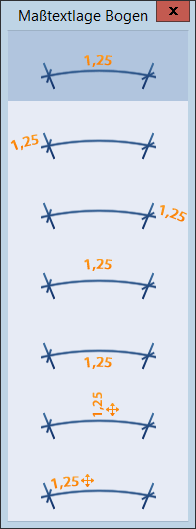

 | 10153 | Maßtextlage Bogen |

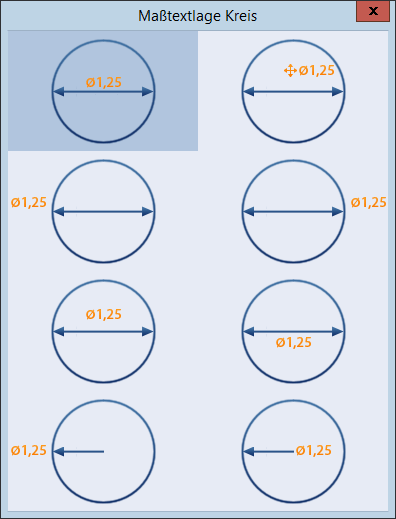

 | 10155 | Maßtextlage ø innen |

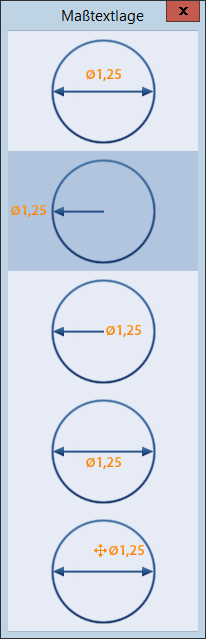

 | 10156 | Maßtextlage ø / Radius |

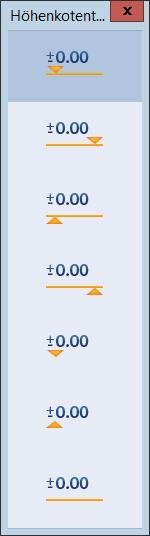

 | 10200 | Höhenkotentypen |

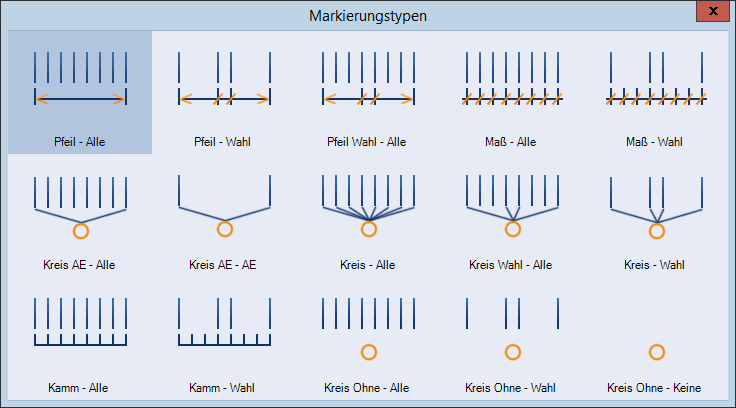

 | 20001 | Bewehrungsmarkierungstypen |

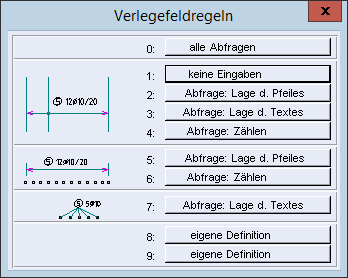

 | 20002 | Verlegefeldregeln |
20003 | Bewehrungssymbole | |
32200 | Tastenbelegung | |

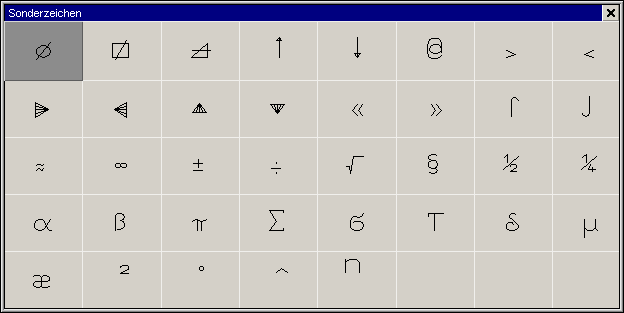

 | 32300 | Sonderzeichen |
Für die drei folgenden Hilfefenster müssen Sie in der unteren Auswahlzeile die Optionen Maske und Darstellung einschalten und in der Zeile darunter den entsprechenden Maskenname eingeben.
Die Werte vor den Radiobutton entsprechen den Vorgabewerten aus der unteren Bildschirmleiste bei der entsprechenden Funktion.
Die Werte vor den Radiobutton entsprechen den Vorgabewerten aus der unteren Bildschirmleiste bei der entsprechenden Funktion.
Hilfefenster | Name | Bezeichnungstext |
graf | _texthoe | Texthöhe |
graf | Der Button für (9*St) erscheint nur, wenn ein Eingabefeld für eine Stiftstärke in der Maske vorhanden ist und die Variable mit STIFTxx bezeichnet wurde. Dabei muss xx auch in dem Eingabefeld für _texthoe vorhanden sein, und zwar in der Form Variablexx, z.B. HTEXT1 und STIFT1 oder HTE4 und STI4. | |
graf | _winkel | Winkel |
Die Maske wird mit den Durchmessern aus der Voreinstellung gefüllt.
Hilfefenster | Name | Bezeichnungstext |
graf | _eisendu | Eisendurchmesser |

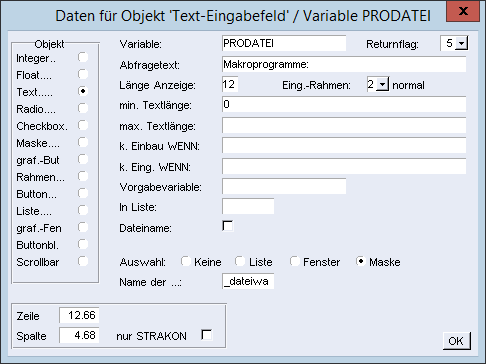

Anzeige von vorhandenen Dateien aus der Betriebssystemebene
Einträge in der PRO-Datei:
xxxDATEI='... ' xxxPFAD='... ' xxxPREF='... ' | gewählter Dateiname Dateipfad Dateiendung |
z.B. Anzeigen der Makroprogramme
PRODATEI='TEST'
PROPFAD='MAKPRO'
PROPREF='*.pro'
PROPFAD='MAKPRO'
PROPREF='*.pro'
Hilfefenster | Name | Bezeichnungstext |
graf | _dateiwa | Dateien anzeigen |
