3D-Darstellung des Makros
Die 3D-Darstellung kann nur über die Definition eines eingebauten Makros erfolgen. Über die Funktion Wände > Funktionsleiste: Vorschau platzieren Sie alle in die Zeichnung eingebauten Makros, die 3D-fähig sind und sich vollständig im Ausschnitt befinden, anhand der Variablen HUNTEN im 3D-Cockpit.
Über das Menü 2D-Konstruktion wählen Sie die Funktion Volumenkörper > Funktionsleiste: Volumenkörper erzeugen.
Nach Eingabe des 3D-Dateinamens und eines Beschreibungstexts öffnet sich die Dialogbox Materialzuordnung und Sie können ein Material wählen.
Die Dialogbox verlassen Sie mit OK und fahren den Höhenpunkt der ersten Schicht an.

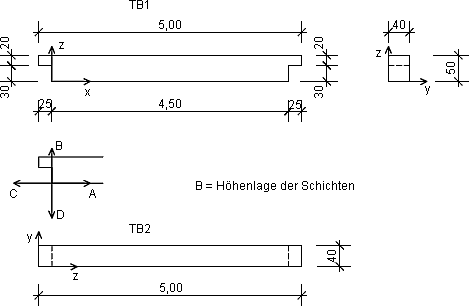

> Schicht 1 unten, Höhenpunkt anfahren:
Bei der Abfrage nach der Schichtkontur
aktivieren Sie Mak = „Makro“ in der Funktionszusatzleiste.
Die Materialzuordnung wird nochmals für die entsprechende Schicht abgefragt und das Makro angefahren.
Sind alle Schichten definiert, wird nach dem Beenden über Weiter in der Werkzeugleiste das 3D-Darstellungsfenster automatisch geöffnet.
Sie können alle bekannten Funktionen des allgemeinen 3D-Moduls nutzen und das Makro über Übernahme in die Zeichnung einbauen.
Sind alle Schichten definiert, wird nach dem Beenden über Weiter in der Werkzeugleiste das 3D-Darstellungsfenster automatisch geöffnet.
Sie können alle bekannten Funktionen des allgemeinen 3D-Moduls nutzen und das Makro über Übernahme in die Zeichnung einbauen.
