Plan
Werkzeugleiste:

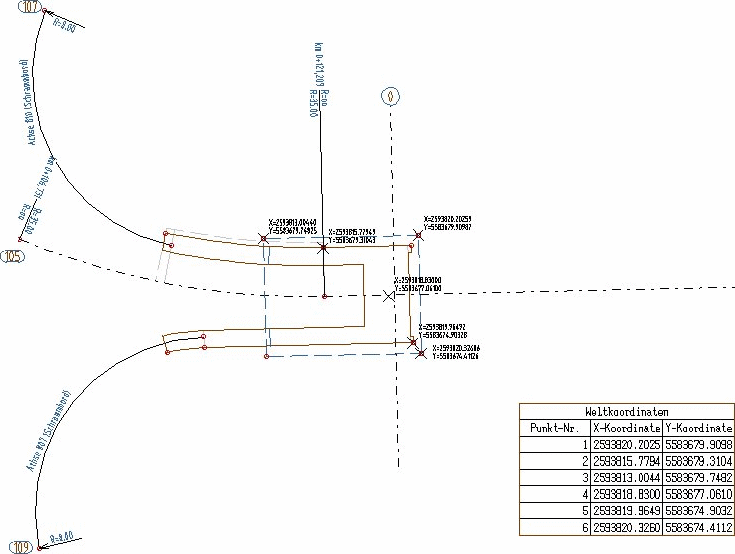

Weltkoordinatenliste einfügenDie im Plan definierten Weltkoordinaten können Sie als Weltkoordinatenliste auf dem Plan platzieren.
Die Platzierung erfolgt über die freie Lagebestimmung. Eine Aktualisierung der Liste während der Planbearbeitung nehmen Sie manuell über das Kontextmenü im 2D: Listen aktualisieren oder über aktualisieren in der Funktionsleiste vor.
Die Einstellungen der Liste bestimmen Sie in der Funktionszusatzleiste oder über >> in der sich öffnenden Dialogbox. Diese Einstellungen können Sie nachträglich über das Freihandsymbol C (siehe Kapitel Eingabe / Eingabehilfen, Freihandsymbole, Funktion im Modul STRAKON auslösen) korrigieren.
Sind alle Listenparameter überprüft, können Sie die Lage der Weltkoordinatenliste bestimmen.
Zur Darstellung der Weltkoordinatenliste auf dem Plan können Sie Vorlagedateien im XML-Format (siehe Einstellungen für Weltkoordinaten, Vorlage Office-Datei (Gauß-Krüger) bzw. (UTM), Vorlage Planliste (Gauß-Krüger) bzw. (UTM)) nutzen, z.B.

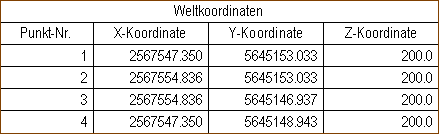

DICAD_WCS.xml
Ausgabe von Gauß-Krüger-Koordinaten
Ausgabe von UTM-Koordinaten

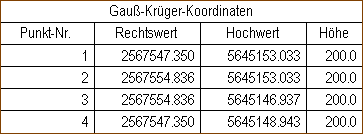

DICAD_WCS-GK.xml
Ausgabe von Gauß-Krüger-Koordinaten

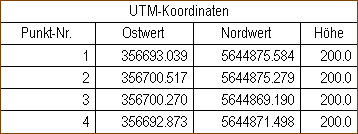

DICAD_WCS-UTM.xml
Ausgabe von UTM-Koordinaten
