Textdefinitionen
Bei Zeichnungsmakros, hier Symbole und Details, gibt es verschiedene Möglichkeiten der Textgestaltung:

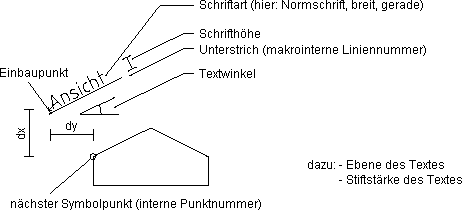

Einen Text definieren Sie durch seinen Eintrag in die Ursprungszeichnung (siehe Kapitel 2D-Konstruktion, Texte, Texte eingeben). Die dabei aktuellen Textattribute wie Schrifthöhe, Schriftart, Textwinkel usw. werden später im Symbol als feste Vorgaben benutzt. Ebenso wird der Einbaupunkt aus der Ursprungszeichnung übernommen, d.h. der Abstand (dx/dy) zum nächstgelegenen Symbolpunkt wird konstant übernommen.
Info |
|---|
Alle diese Parameter werden maßstabsunabhängig genutzt. Das bedeutet, dass z.B. die Schrifthöhe und der Abstand zum nächsten Symbolpunkt immer den selben absoluten Wert wie in der Ursprungszeichnung besitzen. |
Durch entsprechende Gestaltung des Texts in der Ursprungszeichnung können Sie diesen beim Einbau variabel gestalten.
