FDB
Registerkarte Halbfertigteile Decke > Gruppe Zulage Bewehrung
 | FILIGRAN - Durchstanzbewehrung FDB |
FILIGRAN®-Durchstanzbewehrung FDB von der Firma FILIGRAN Trägersysteme über eine XML-Datei einlesen
Die XML-Datei enthält die exportierten Daten der FILIGRAN®-Durchstanzbewehrung FDB für die jeweilige Auflagersituation (Eckstütze, Randstütze oder Rundstütze usw.) aus dem Bemessungsprogramm von FILIGRAN. Informationen wie der Typ der FILIGRAN®-Durchstanzbewehrung FDB und der Schubträger und die Lage zum Einfügepunkt sind in der Datei gespeichert.
Um z.B. hohe Lasten im Bereich einer Stütze zu sichern, wird die FILIGRAN®-Durchstanzbewehrung FDB direkt am Stützenrand in die Decke eingebaut.

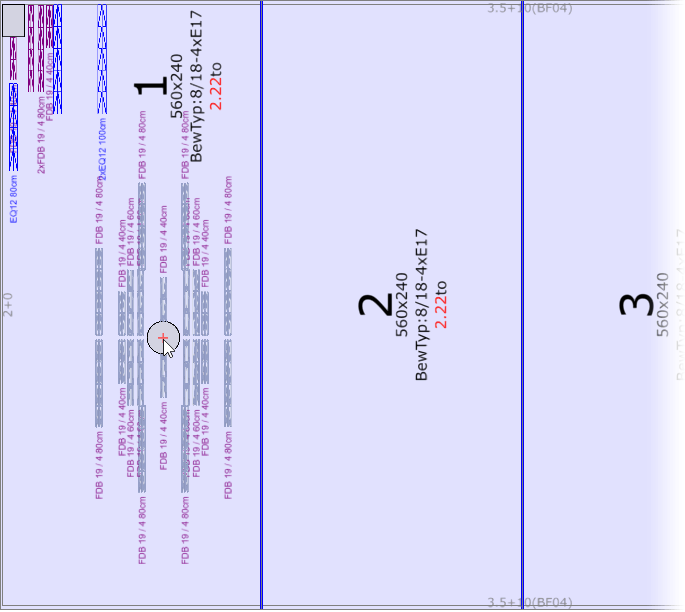

Für das Einlesen wählen Sie die XML-Datei über den Windows-Dialog. Die FILIGRAN®-Durchstanzbewehrung FDB erscheint am Cursor, die Sie über einen Bezugspunkt in die Decke platzieren können.
Sie können die Decke inkl. der FILIGRAN®-Durchstanzbewehrung FDB über die Funktion Arbeitsvorbereitung an eine Unitechnik-Datei abgeben.
