Ausschnitt löschen

Ausschnitt löschen

Menü Bearbeiten > Ausschnitt löschen

Werkzeugleiste:

Ausschnitt löschen

Iconleiste:

Ausschnitt löschen

Neben dem Löschen von Elementen im Ausschnitt können Sie weitere Möglichkeiten des Löschens in der Funktionszusatzleiste wählen:

Funktionszusatzleiste

Ein Element oder ein Makro/Gruppe können Sie auch über die Funktion Löschen einzeln frei löschen.

Info
Zusätzlich können Sie innerhalb der Funktion Linien, Texte, Symbole, Wände, Stabstahl usw. das zuletzt eingegebene Element (Linie, Text, Symbol, Wand, Bewehrung usw.) über Rückwärts löschen in aktiver Funktion direkt löschen.

Fenster/Polygon

Sind alle Elemente markiert, erscheint in der Funktionsleiste

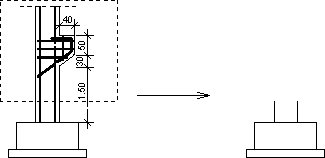

Alle markierten, vollständig im Ausschnitt liegenden Elemente und/oder die angebundene Bewehrung sowie Schraffur löschen

Beachten Sie, dass nur vollständig im Ausschnitt liegende Elemente direkt markiert werden.

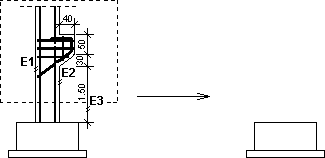

Sind Elemente durch den gewählten Ausschnitt geschnitten, können Sie diese noch markieren (E1, E2, E3 im folgenden Beispiel) und komplett löschen

oder im Bereich des Ausschnitts verkürzen. Dies erfolgt nach dem Bestätigen von Löschen: Ja über die Eingabe

Nein

Linien (Wände) bleiben vollständig erhalten

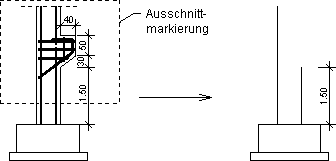

Geschnittene Linien (Wände) nach einer weiteren Sicherheitsabfrage

verkürzen und alle eingeschalteten Elemente löschen

Nach dem Löschvorgang wird für die gelöschten Bewehrungspositionen (Nebenansichten) die Korrektur des zugehörigen Eisenauszugs angeboten.

Info
Ergeben sich durch das Löschen von Wänden aufgelöste Wandverbindungen, werden diese automatisch repariert.
