In freier Lage ohne bzw. mit Drehwinkel kopieren
Die Funktion Frei in der Funktionszusatzleiste ist voreingestellt um den gewählte Ausschnitt in freier Lage ohne bzw. mit Drehwinkel kopieren zu können.
Bewegen Sie den Stift oder die Maus auf der Kontaktfläche des Koordinatengebers, erscheinen die aktivierten Linien in weißer Farbe und den Bezugspunkt können Sie frei oder durch Identifikation bestimmen.
Durch Drücken der Taste [R] oder des Freihandsymbols r (siehe Kapitel Eingabe / Eingabehilfen, Freihandsymbole, Funktion im Modul STRAKON auslösen) können Sie den rechten Winkel in Bezug auf die identifizierte Koordinate einschalten.
Wichtig |
|---|
Beachten Sie, dass die Anzahl der in weißer Farbe erscheinenden Linien auf maximal 500 Linien begrenzt ist. Unabhängig davon werden jedoch, nach dem Bestätigen der Lage, alle Elemente in die neue Lage kopiert. |

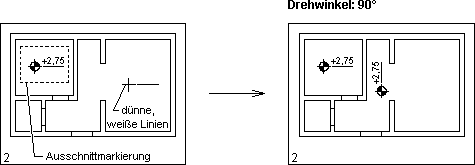

Um einen Ausschnitt in freier Lage zu kopieren und gleichzeitig zu drehen, bestimmen Sie über W=... in der Funktionszusatzleiste den Drehwinkel. Der gedrehte Ausschnitt wird anschließend frei kopiert.
