Bearbeiten

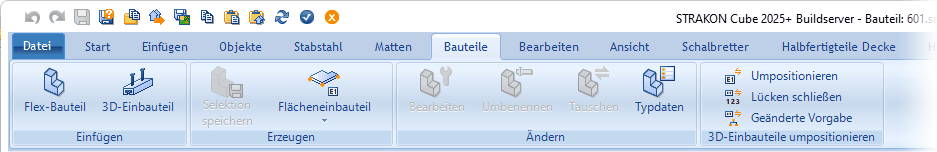

 | Bauteil bearbeiten (Shift+E) |
Kontextmenü im Cube: Bauteil bearbeiten (Shift+E)
Die im Plan bzw. im Modell eingebauten Flex-Bauteile im Cube bearbeiten
Hierbei können Sie die Punkte aller Flex- und anderer Bauteile als Referenz nutzen, z.B. für das Abgreifen bei einer Höhenänderung.
Info |
|---|
Flex-Bauteile im Projekt archivieren Bei Änderung eines Flex-Bauteils, können Sie den ursprünglichen Zustand archivieren (siehe Kapitel Konfigurationen, Projekteinstellungen). |

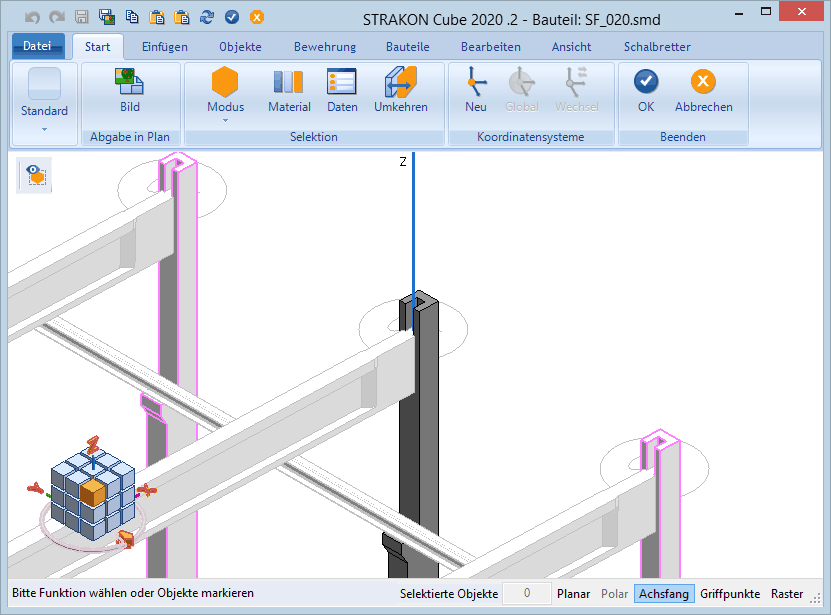

Selektieren Sie das zu bearbeitende Flex-Bauteil und klicken auf die Funktion bzw. wählen die Option über das Kontextmenü. Das Programm wechselt in den Modus Cube Bauteil.
Zur Verdeutlichung wird das zu bearbeitende Flex-Bauteil in der zugehörigen Materialfarbe dargestellt. Alle gleichnamigen Flex-Bauteile werden mit einer rosafarbenen Umrandung markiert.
Alle Modifikationsmöglichkeiten des Modus Cube Bauteil stehen zur Verfügung.

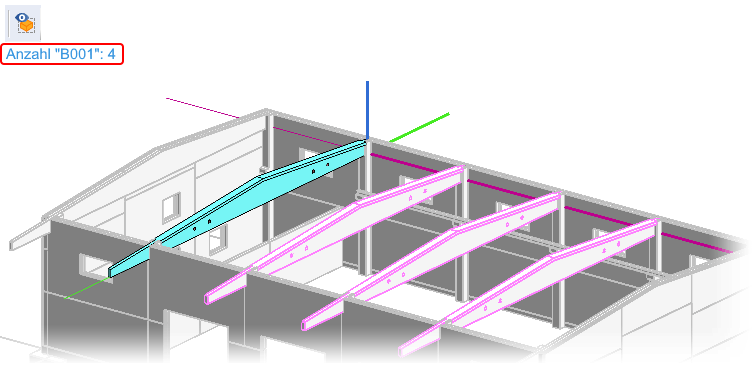

Zusätzlich wird als Info unter der Zusatzleiste die Anzahl der Exemplare des zu bearbeitenden Flex-Bauteils im Modell angezeigt:
Hierzu müssen Sie den Plan zuvor speichern. Im Planmodell wird dann die Anzahl aus allen Übersichtsplänen des Arbeitsbereichs ausgelesen.
Im Projektmodell wird die Anzahl aus allen gespeicherten Teilmodellen des Arbeitsbereichs übernommen.
Bei der Bearbeitung eines 3D-Einbauteils können Sie Bewehrung hinzufügen, z.B. über die Funktion Freie Biegeform, und in dem 3D-Einbauteil speichern.
Beispiel: Abhebeanker mit einer Bewehrungsschlaufe
Nach der Bearbeitung wählen Sie OK und bestätigen die Abfrage zum Speichern der Änderungen in das Flex-Bauteil. Der Plan wird aktualisiert, das Modell neu gerechnet und das Programm wechselt wieder in den Modus Cube bzw. Cube Modell.

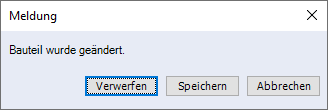

Wenn Sie Änderungen an dem Bauteil vorgenommen haben und schließen dann das Fenster Cube Bauteil über das Icon Abbrechen oder Schließen in der Titelleiste, erscheint sicherheitshalber folgende Meldung:
Die Meldung weist darauf hin, dass das Bauteil verändert wurde. Folgende Optionen können Sie wählen:
Verwerfen
Änderungen nicht speichern und Fenster schließen
Speichern
Änderungen speichern und Fenster schließen
Abbrechen
Schließen des Fensters abbrechen
Cube Bauteil
| Bauteil bearbeiten (Shift+E) |
Flex-Bauteil bzw. 3D-Einbauteil analog der Arbeitsweise im Modus Cube Modell bearbeiten
Die Bearbeitungen können Sie mit Speichern oder OK in die Quelle des Flex-Bauteils bzw. 3D-Einbauteils übernehmen.
