Grafik
 | 2D-Grafik einfügen (Strg+G) |
2D-Grafik (PDF, DWG/DXF) als Objektgruppe in das Modell importieren, z.B. als Konstruktionshilfe
(Beispiel-Grafik: Darstellung des eingefügten Achsrasters kommt aus einer skalierten PDF-Datei)
Punkte der Grafik können Sie für das Erzeugen/Zeichnen neuer Bauteile fangen. Grafiken können Sie auch auflösen und die Elemente ggf. zu geschlossenen Polygonzügen erweitern und als Profil bis hin zum Bauteil erzeugen. Zur Information werden Texte mit der Schriftart vom Typ „VT“ (vector type) mit der Grafik importiert.
Wählen Sie in der Funktionsleiste die Grafikdatei und ändern ggf. den Faktor für die Größe über die Funktionszusatzleiste.
Funktionsleiste
Funktionszusatzleiste
Haben Sie die Grafikdatei geöffnet, bestimmen Sie die Konvertierungsattribute für den Import der Zeichnungselemente in den Einstellungen für Schriftarten und Ebenen (siehe Kapitel Ausgabe, Listen und Schnittstellen, PDF importieren).
Nach dem Platzieren können Sie die Objektgruppe bearbeiten (verschieben, skalieren, spiegeln, auflösen usw.).

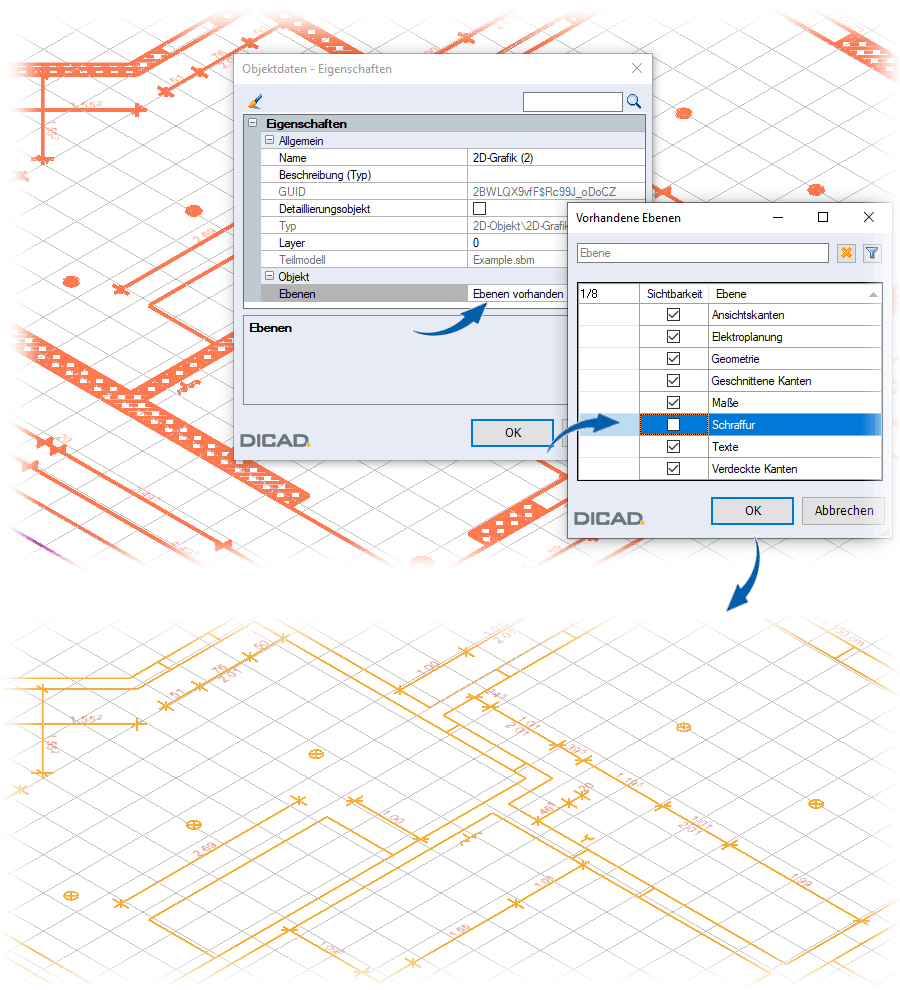

Nach dem Einfügen der 2D-Grafik können Sie über die Objektdaten die Sichtbarkeit vorhandener Ebenen der 2D-Grafik ein-/ausschalten. Die Ebenenstruktur bleibt hierbei erhalten:
