Neu Werkplan
Registerkarte Start > Gruppe Koordinatensysteme
(Nur im Projektmodell - Werkplan enthaltene Funktion)
 | Werkplankoordinatensystem definieren |
Lokales Koordinatensystem für den Werkplan definieren

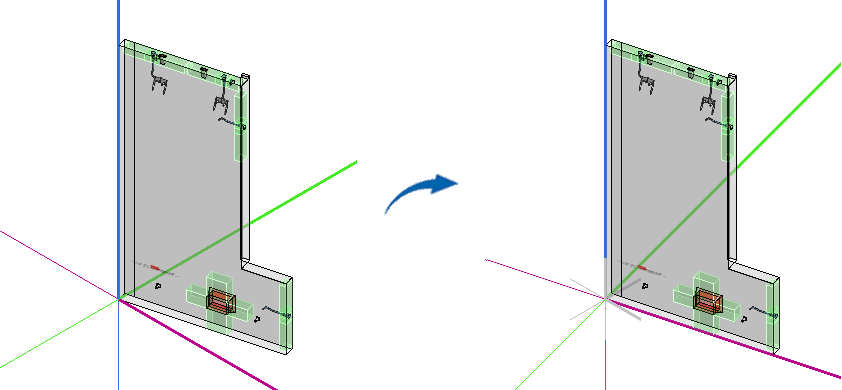

Damit die Cube-Sichten, die als 3D-Sichten in den Plan abgegeben sind, auf dem neuen Werkplan korrekt aktualisiert werden, müssen Sie das baugleiche Flex-Bauteil in x-, y- und z-Richtung analog zum vorherigen Flex-Bauteil ausrichten.
Um die Lage eines baugleichen Flex-Bauteils im Werkplan beliebig ausrichten zu können, ohne dass dies Auswirkungen auf das Gesamtmodell und den Übersichtsplan hat, definieren Sie nur für den Werkplan ein lokales Koordinatensystem analog der Funktion Neu.
Wichtig |
|---|
Diese Funktion gilt nur für Cube-Sichten im Werkplan, die als 3D-Sichten in den Plan abgegeben sind. |
