Einfügen
 | Sondermatte einfügen |

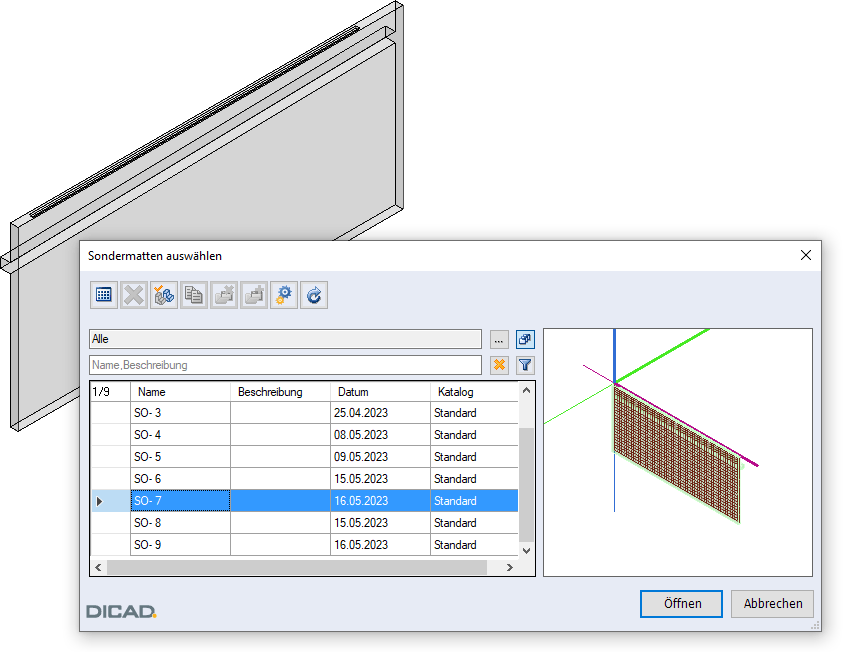

Sondermatte über die Verwaltung wählen

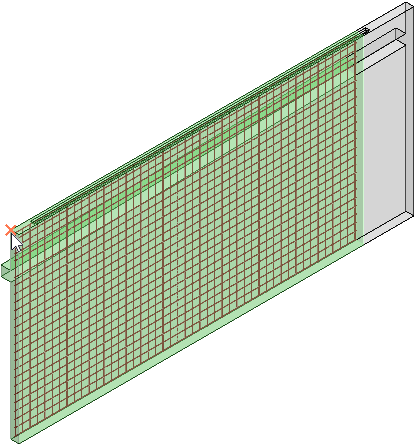

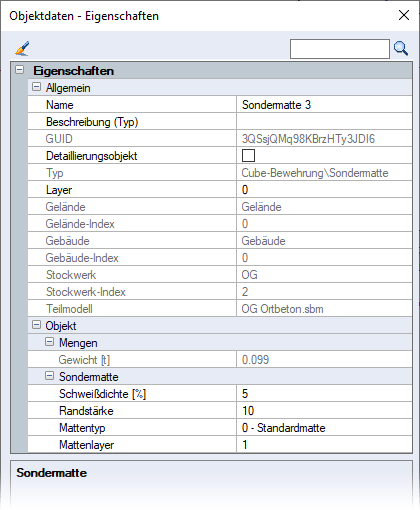

Beim Einfügen hängt die Sondermatte noch zusammen mit dem automatisch erzeugten Hilfsobjekt am Cursor.
Bestimmen Sie den Bezugspunkt für die Sondermatte und beenden das Einfügen der Sondermatte mit dem Rechtsklick. Das Hilfsobjekt wird nach dem Absetzen nicht mehr länger angezeigt bzw. ist erst in der Bearbeitung der Sondermatte wieder sichtbar.
Zusatzleiste

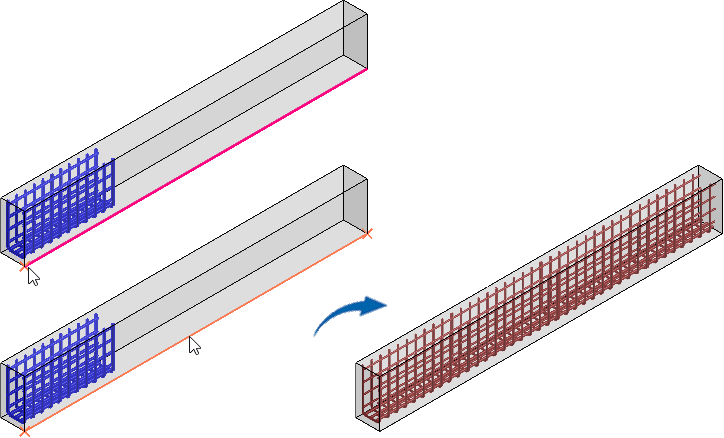

Neben dem Einfügen der Matte ist auch ein direktes Verlegen der Matte möglich. Bevor Sie den Bezugspunkt bestimmen, klicken Sie in der Zusatzleiste das Icon Verlegen.
 | Verlegen Wählen Sie die Kante inkl. Einbaupunkt (Anfangspunkt für die Verlegung) für die Ausrichtung und bestätigen mit Rechtsklick. Optional können Sie jetzt über die Zusatzleiste die platzierte Matte noch um die 3 Achsen drehen und bestätigen nochmals mit Rechtsklick. Anschließend wählen Sie über zwei Punkte oder die Kante die Verlegestrecke. Bestimmen Sie jetzt über die Zusatzleiste den Anfangs- und Endabstand (Randabstand) der Verlegung sowie die Übergreifungslänge und beenden die Eingabe der Verlegung mit Rechtsklick.  |
Info |
|---|

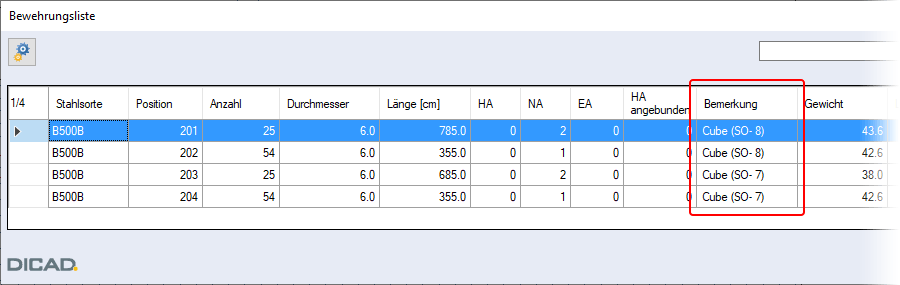

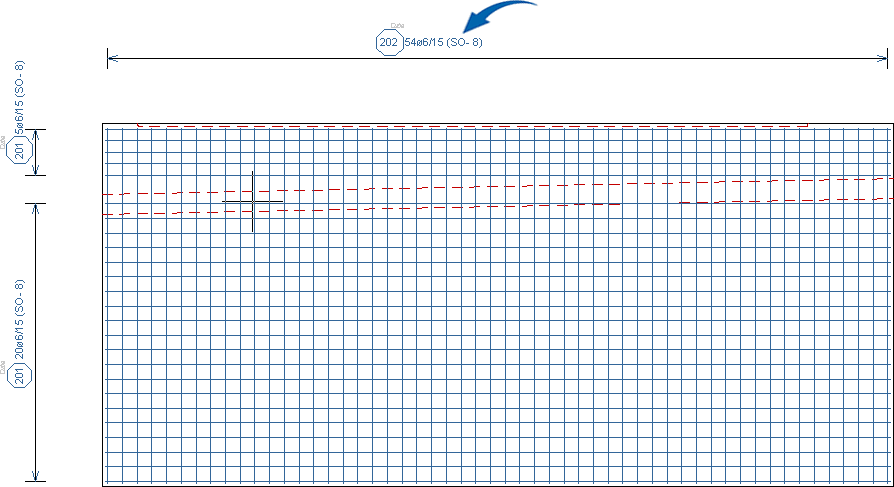

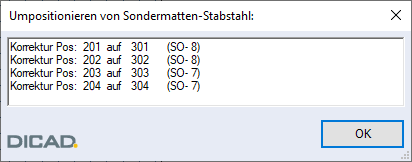

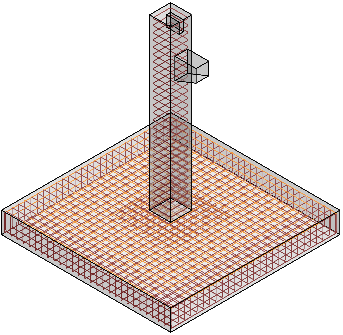

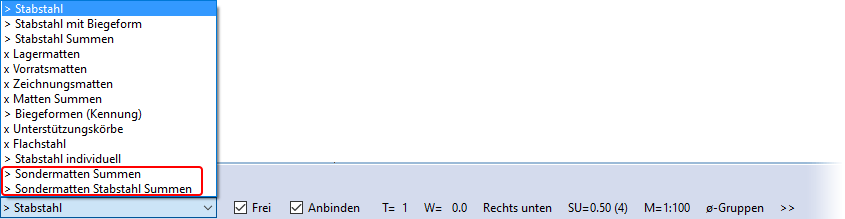

Ist ein Bauteil kürzer als die verlegte Sondermatte oder ragt bei der Verlegung von mehreren Sondermatten die letzte Matte aus dem Bauteil heraus, so wird diese Matte im Modell optisch passend abgeschnitten. Für die Berechnung der Listen im Plan und die Abgabe nach PXML behält diese Sondermatte jedoch ihre Geometrie und auch die gleichen Stabstahl-Positionsnummern wie die ungekürzten Sondermatten. |
Ist die Sondermatte zu kurz oder zu lang, können Sie die Länge nachträglich bearbeiten und an das 3D-Objekt anpassen, siehe Funktion Bearbeiten.
