Realdurchmesser für Cube-Bewehrung im gesamten Projekt verwenden

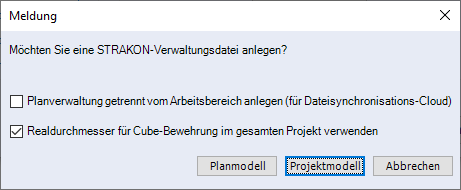

Für die Eingabe der Cube-Bewehrung können Sie entscheiden, ob Sie Nenn- oder Realdurchmesser für ein gesamtes Projekt verwenden möchten. Bei der Erstellung eines neuen Arbeitsbereiches (siehe Kapitel Grundlagen, Arbeitsbereich wechseln / neu erstellen) erscheint hierzu die Abfrage über die Option Realdurchmesser für Cube-Bewehrung im gesamten Projekt verwenden, die Sie für das Arbeiten im Projekt- oder Planmodel ein-/ausschalten.
Diese Option ist standardmäßig eingeschaltet.
Die Auswahl des Realdurchmessers dient nur der optischen Darstellung im Cube und auf dem Plan. Der Eisendurchmesser wird vergrössert dargestellt. Die Bewehrungsachsen werden neu berechnet. Der Randabstand der Bewehrung bleibt jedoch unverändert.
Beispiel:
Nenndurchmesser (orange)
Realdurchmesser (grün)

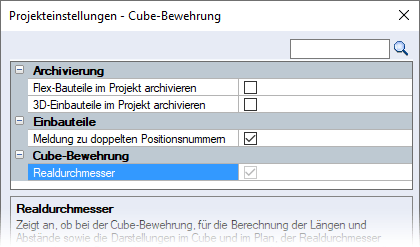

Die Einstellung gilt für das gesamte Projekt und kann nachträglich nicht geändert werden. In den Projekteinstellungen ist ersichtlich, welche Art des Durchmessers Sie für das Projekt gewählt haben (Menü Einstellungen > Projekteinstellungen). Die inaktive Option ist invers dargestellt:
Öffnen Sie in einem Projekt ein Plan, der nicht den gewählten Durchmesser des Projekts verwendet, so wird nach dem Einlesen der Durchmesser des Plans automatisch an das Projekt angepasst und die Bewehrung im Cube und auf dem Plan entsprechend dargestellt.
Bei einer PXML-Abgabe oder einem IFC-Export wird bei einem Plan mit gewähltem Realdurchmesser eine Neuberechnung auf Basis des Nenndurchmessers durchgeführt und dieser auch mit übergeben.
