Schnitte zur Abgabe in den Plan erzeugen
Für die Abgabe in den Plan als 3D-Sicht können Sie verschiedene Arten von Ansichten und Schnitten des Modells erzeugen. Z.B. können Sie eine Draufsicht mit einem Weltkoordinatensystem in den Plan ablegen (siehe Cube, Funktion 3D-Sicht > Option Mit WKS (Shift+7)). Weitere 3D-Sichten werden dann automatisch an die bereits vorhandene 3D-Sicht positioniert.

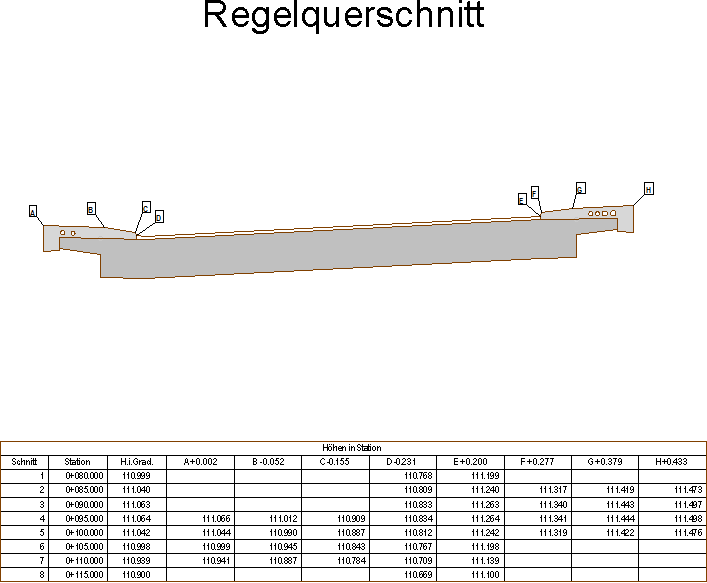

Bei der Abgabe eines Orthogonalschnitts in den Plan, können Sie beschriftete Punkte des Bauwerks (siehe Funktion Punktbeschriftung) als Objektbeschriftung in die 3D-Sicht mit einfügen (siehe Cube, Funktion 3D-Sicht > Funktionszusatzleiste: Objekte). Die Auflistung dieser Punkte erfolgt in der Höhentabelle (siehe Brückenbau-Listen auf den Plan platzieren).
Über den Kurvenschnitt erfolgt direkt die Abgabe in den Plan des Längsschnitts (Abwicklung) entlang einer gekrümmten Achse, z.B. die 3D-Trasse einer Brücke.
Gruppe 3D-Sicht
