PDF-Datei im Plan platzieren

STRAKON Dokumentation : Ausgabe, Listen und Schnittstellen : PDF-Import / Export : PDF importieren : PDF-Datei im Plan platzieren

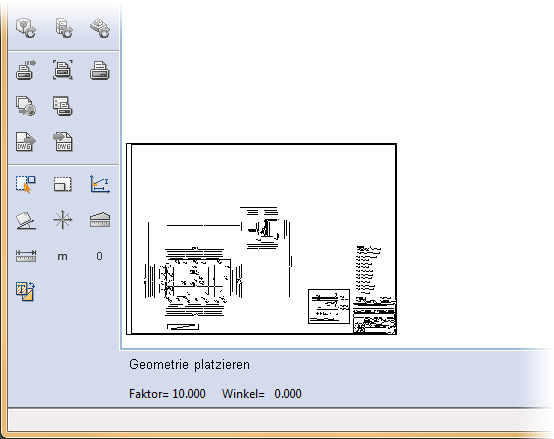

Sind alle Einstellungen für den PDF-Import bestimmt, erfolgt die eigentliche Konvertierung und Sie können die Geometrie mit Hilfe des virtuellen Platzhalters im aktiven Segment des STRAKON-Plans platzieren.

Der Bezugspunkt des Platzhalters liegt dabei immer an der linken, unteren Ecke.

Die Skalierung der Darstellung sowie den gewünschten Einbau-Winkel definieren Sie in der Funktionszusatzleiste:

Faktor: ...

Skalierungsfaktor korrigieren

Winkel= 0.000

Einbauwinkel der Geometrie korrigieren

Alle importierten Elemente werden in der Eingabeebene abgelegt. Sind alle Elemente vollständig im Plan eingelesen bzw. dargestellt, wird der Dateiimport automatisch beendet.

Info
Das Einlesen der Geometrie können Sie jederzeit mit der Taste [Esc] oder einem Freihandsymbol (siehe Kapitel Eingabe / Eingabehilfen, Freihandsymbole, Funktion im Modul STRAKON auslösen) beenden. Vor dem PDF-Import erfolgt automatisch eine Sicherung des aktuellen STRAKON-Planstands. Im Bedarfsfall können Sie die eingelesene PDF-Datei über Rückgängig/Wiederherstellen in der Iconleiste auch wieder entfernen bzw. umgekehrt auch wiederherstellen. Alle nicht auflösbaren Elemente, z.B. Pixel-Bilder, können Sie nicht in STRAKON importieren.

Info

Das Einlesen der Geometrie können Sie jederzeit mit der Taste [Esc] oder einem Freihandsymbol (siehe Kapitel Eingabe / Eingabehilfen, Freihandsymbole, Funktion im Modul STRAKON auslösen) beenden.

Vor dem PDF-Import erfolgt automatisch eine Sicherung des aktuellen STRAKON-Planstands. Im Bedarfsfall können Sie die eingelesene PDF-Datei über Rückgängig/Wiederherstellen in der Iconleiste auch wieder entfernen bzw. umgekehrt auch wiederherstellen.

Alle nicht auflösbaren Elemente, z.B. Pixel-Bilder, können Sie nicht in STRAKON importieren.
