DXF/DWG importieren

Einstellungen für den DXF/DWG-Import
Zuordnungsdatei DXF/DWG-Import
Konvertierungsablauf
Datei im Plan platzieren
DXF/DWG mit Weltkoordinaten (WKS) importieren
DXF/DWG über „Drag & Drop“ importieren
Menü Datei > Importieren / Exportieren > DXF/DWG importieren
Werkzeugleiste:
DXF/DWG importieren
Die Umwandlung einer DXF/DWG-Datei ermöglicht den Einbau eines Plans aus einem anderen CAD-System, z.B. AutoCAD, nach STRAKON.

Info
DXF/DWG-Dateien können Sie nur von einer Festplatte öffnen! Kopieren Sie die Dateien deshalb zunächst auf eine Festplatte Ihres Rechners oder Servers.
DXF/DWG-Dateien mit verschachtelten Blöcken können Sie bis zu einer Verschachtelungstiefe von 50 Block in Block konvertieren.
Sie können DXF/DWG-Dateien auch direkt über „Drag & Drop“ aus dem Datei-Explorer importieren.

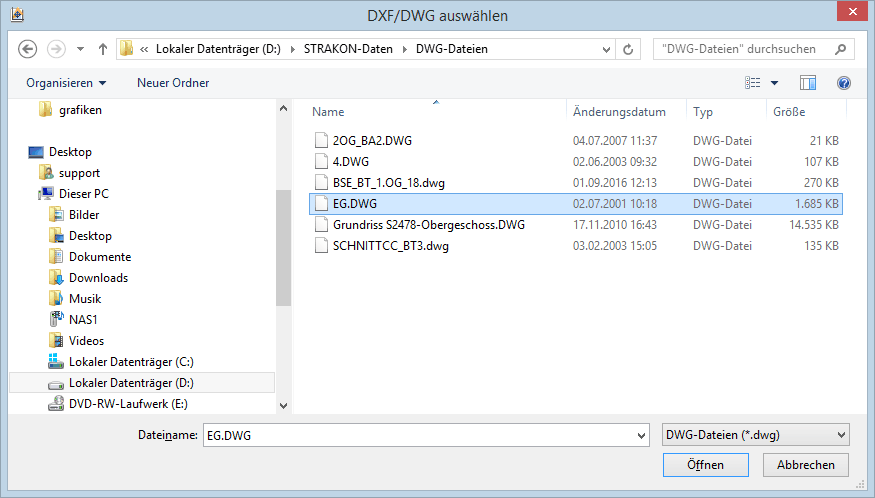

Öffnen Sie die DXF/DWG-Datei über den Windows-Dialog:
Die Datei wird eingelesen und Sie bestimmen die Konvertierungsattribute für den Import der Zeichnungselemente, siehe Einstellungen für den DXF/DWG-Import.
