Schweißnähte
Menü Zubehör > Stahlbau-Varianten > Schweißnähte
Werkzeugleiste:
Stahlbau-Varianten > Schweißnähte
Kurzmenü: Schweißnähte
Die eingebaute Variante, z.B. Stütze mit Anbauteil Fußplatte, können Sie zusätzlich mit der Darstellung der Schweißnaht-Symbole versehen.

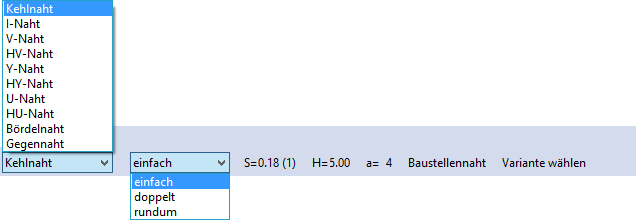

Identifizieren Sie die Variante und bestimmen die Einstellungen für die Schweißnähte in der Funktionszusatzleiste:
Kehlnaht, ...
Typ der Schweißnaht
S=..., H=...
Stiftstärke und Schrifthöhe für das Symbol (siehe Funktion Linien, S=... und H=...)
a=...
Nahtdicke
Baustellennaht
Umschaltfunktion: Ergänzungssymbol für die Baustellennaht, ein-/ausschalten

Variante wählen
Stahlbau Variante wechseln

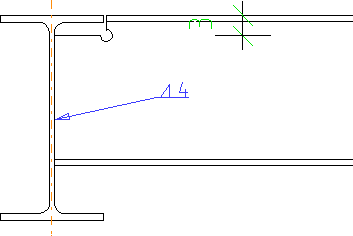

Platzieren Sie das Schweißnaht-Symbol und bestimmen Sie den Endpunkt der Markierungslinie.
