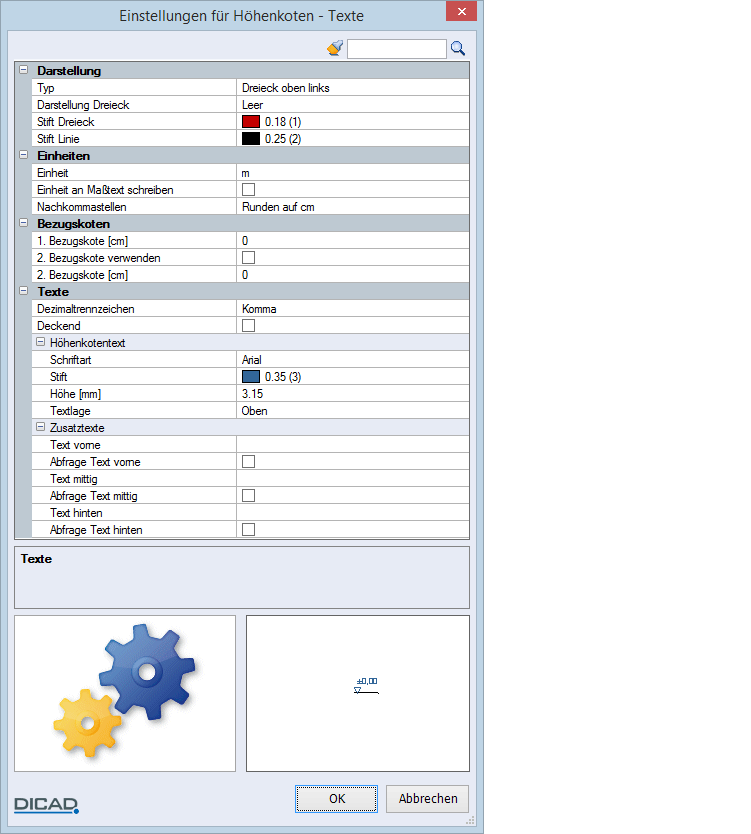

Einstellungen für Höhenkoten

Werkzeugleiste:

Darstellung

Typ

Höhenkotentyp (siehe Höhenkotentypen)

Darstellung Dreieck

Darstellung des Höhenkotendreiecks (siehe Darstellung des Dreiecks)

Stift Dreieck, Linie

Stiftstärke des Dreiecks und der Höhenkotenlinie (siehe Funktion Linien, S=...)

Einheiten

Einheit

Einheit der Höhenkotenwerte (siehe Funktion Maße, cm+m, ...)

Einheit an Maßtext schreiben

Kontrollkästchen ein-/ausschalten

Nachkommstellen

Anzahl der Nachkommastellen wählen (siehe Funktion Maße, NK=...)

Bezugskoten

1., 2. Bezugskote

Vorgabewert für die Bezugshöhen in der gewählten Dimension

Das Kontrollkästchen hinter dem zweiten Eingabefeld regelt, ob die zweite Bezugshöhe mit ausgegeben werden soll oder nicht, z.B.

Texte

Dezimaltrennzeichen

Höhenkotenwert mit Punkt oder Komma darstellen

Deckend

Höhenkotentext-Eigenschaft Deckend, ein-/ausschalten

Vor der Eingabe eines Höhenkotentexts werden durch Einschalten der Option alle Zeichnungselemente überdeckt.

Höhenkotentext

Schriftart

Schriftart für die Höhenkotentexte (siehe Funktion Texte, NBg, ...)

Stift

Stiftstärke für den Maßwert, die Zusatztexte und das Höhenkotendreieck (siehe Funktion Linien, S=...)

Höhe

Höhenkotenschrifthöhe (siehe Funktion Maße, H=...)

Textlage

Lage des Höhenkotentexts ober- oder unterhalb der Höhenkotenlinie (siehe Textlage)

Zusatztexte

Text vorne, mittig, hinten

Zusätzliche Textteile zum Höhenkotenwert (siehe Text)

Abfrage Text vorne, mittig, hinten

Kontrollkästchen eingeschaltet:

Bei jeder neu eingegebenen Höhenkote wird der Vorgabetext (vorne, mittig, hinten) abgefragt.
