Maßzusatztexte
Zu einer Maßzahl (Ausnahme: Radien- und Durchmesserbemaßung) können Sie nachträglich einen Maßzusatztext (2. Text) eingeben. Über das Menü Bearbeiten > Einzeln korrigieren in aktiver Funktion oder Ausschnitt korrigieren wählen Sie nach Anfahren von Textkorrekturen in der Zweite Funktionsleiste: Textkorrekturen die Funktion 2.Text.
Funktionszusatzleiste
H=..., S=..., NBg
Schrifthöhe, Stiftstärke, Schriftart (siehe Funktion Texte)
Unten, ...

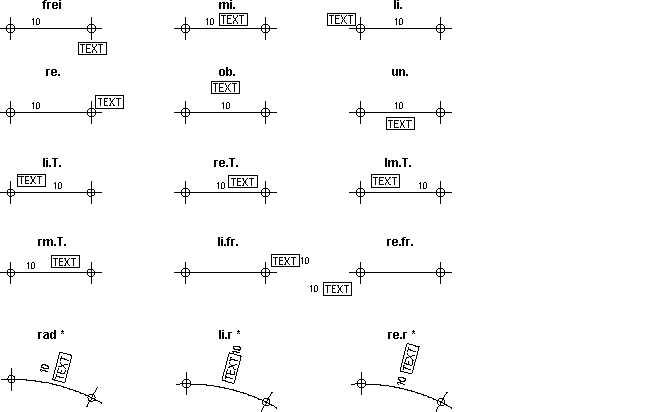

Textlage
► (Tooltips vorhanden)
li. | Links Maßzusatztext links von der Maßzahl |
re. | Rechts Maßzusatztext rechts von der Maßzahl |
lm.T. | Links Text mittig Maßzahl und Maßzusatztext mittig auf Maßlinie setzen Maßzusatztext links von der Maßzahl |
rm.T. | Rechts Text mittig Analog lm.T. Maßzusatztext rechts von der Maßzahl |
li.fr. | Frei links Maßzahl und Maßzusatztext frei platzieren Maßzusatztext links von der Maßzahl |
re.fr. | Frei rechts Analog li.frei. Maßzusatztext rechts von der Maßzahl |
rad. | Radial * Maßzahl und Maßzusatztext radial zur Maßlinie setzen Maßzusatztext unter der Maßzahl |
li.r | Radial links * Analog rad. Maßzusatztext links von der Maßzahl |
re.r | Radial rechts * Analog rad. Maßzusatztext rechts von der Maßzahl |
* Nur bei Bogen- und Winkelmaßen können Sie radiale Textlagen wählen.
Kopie
Umschaltfunktion: Zuletzt eingegebener Maßzusatztext direkt in ein Maß kopieren, ein-/ausschalten
Beachten Sie, dass ein dort schon vorhandener Text überschrieben wird.
Fahren Sie das Maß an und der kopierte Maßzusatztext wird in die zuvor gewählte Textlage platziert.
Maßzusatztext eingeben
Identifizieren Sie das Maß und geben Sie den Maßzusatztext ein.
Die zuletzt eingegebenen Maßzusatztexte können Sie aus dem temporären oder permanenten Textspeicher einlesen (siehe Funktion Texte, Temporärer Textspeicher, und Permanenter Textspeicher).
Info |
|---|
 Analog der allgemeinen Maßdefinition können Sie für den Maßzusatztext über das Menü Bearbeiten die Funktionen Weiter, Einzeln löschen in aktiver Funktion, Rückwärts löschen in aktiver Funktion nutzen. |
