Durchmessermaß
Werkzeugleiste:
Kreisbögen können Sie mit innen oder außen liegenden Durchmessermaßen bemaßen.
Funktionszusatzleiste
Mitte, ...

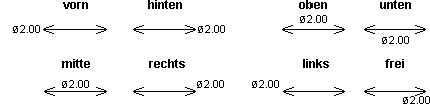

Textlage der innen- und außenliegenden Durchmessermaße
Innen liegende Maße:
Außen liegende Maße:
Pfeil=...
Analog „Radiusmaß“ Länge des Maßpfeils bei außenliegenden Durchmessermaßen
Durch die Eingabe von 0 bemassen Sie die Durchmesser innerhalb des Kreises.
Analog „Radiusmaß“ erfolgt der weitere Ablauf.
