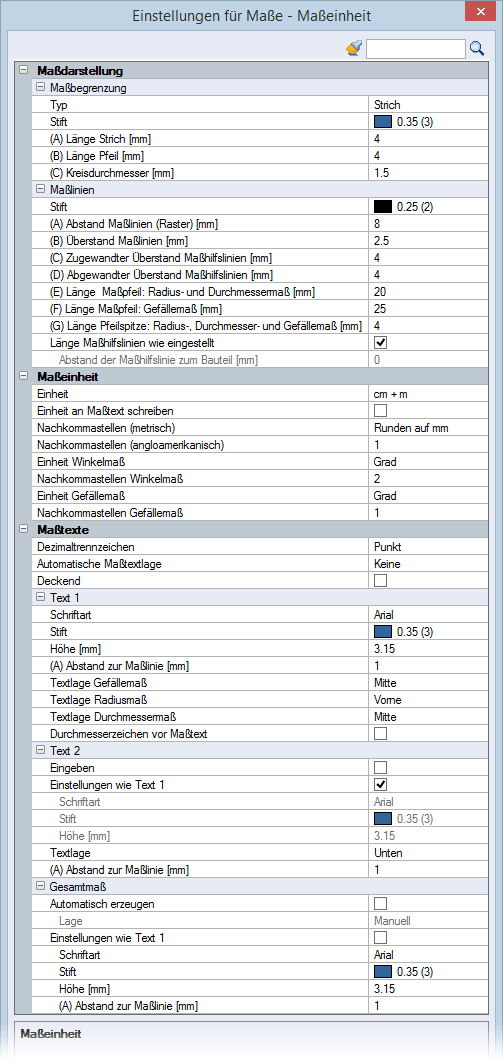

Einstellungen für Maße
Werkzeugleiste:
► (Tooltips vorhanden)
Maßdarstellung
Maßbegrenzung
TypMaßlinienbegrenzung (Normal, Pfeil, Kreis) oder Maßtyp (Radiusmaß, Durchmessermaß) (siehe Strich, ...)
Stift(A) Länge Strich [mm]Maßlinienbegrenzung Nor
(B) Länge Pfeil [mm]Maßlinienbegrenzung Pf
(C) Kreisdurchmesser [mm]Maßtyp Kr
Maßtyp Radiusmaß, Durchmessermaß:
Länge für Pfeilspitze und -strich (max. 9999,9 mm)
Maßlinien
Stift(A) Abstand Maßlinien (Raster) [mm](B) Überstand Maßlinien [mm](C) Zugewandter Überstand Maßhilfslinie [mm](D) Abgewandter Überstand Maßhilfslinie [mm](E) Länge Maßpfeil: Radius- und Duchmessermaß [mm](F) Länge Maßpfeil: Gefällemaß [mm](G) Länge Pfeilspitze: Radius-, Durchmesser- und Gefällemaß [mm]Länge Maßhilfslinien wie eingestellt, ein-/ausschalten- | Abstand der Maßhilfslinie zum Bauteil [mm] Für den Abstand zwischen Maßhilfslinie und Bauteil (Maßanbindungspunkt) wird ein beliebiger kontinuierlicher Wert in mm (wahre Größe) eingegeben oder die Standardeinstellung durch Einschalten des Kontrollkästchens übernommen (siehe Abstand=**). |
Maßeinheit
Einheit
Dimension der Maßwerte (siehe cm+m, ...)
Einheit an Maßtext schreiben
Dimension an den Maßtext schreiben, ein-/ausschalten
Nachkommastellen (metrisch)
Nachkommastellen für den Maßwert (Ausnahme: Winkelmaß) (siehe NK=...) im metrischen System
Sie können 2, 3, oder 4 Stellen eingeben.
Nachkommastellen (angloamerikanisch)
Nachkommastellen für den Maßwert (Ausnahme: Winkelmaß) im angloamerikanischen System (inch, foot, yard, foot + inch)
Sie können 0, 1, oder 2 Stellen eingeben.
Einheit Winkelmaß
Nachkommastellen Winkelmaß
Nachkommastellen für den Maßtext des Maßtyps Winkelmaß (siehe NK=...)
Sie können keine (0) oder 1-4 Nachkommastellen eingeben.
Einheit Gefällemaß
Nachkommastellen Gefällemaß
Maßtexte
Dezimaltrennzeichen
Maßwert mit Punkt oder Komma darstellen, ein-/ausschalten
Automatische Maßtextlage
Automatische Lage für Maßtexte, die wegen zu geringer Abstände der Maßhilflinien nicht mittig plaziert werden können. Sie können neben der Abfrage für die Lage zwischen folgenden automatischen Maßtextlagen wählen:
KeineMaßtextlage wird abgefragt
Typ AÄußere Maßtexte liegen seitlich vom Maß
Typ BÄußere Maßtexte liegen oberhalb des Maßes
Deckend
Text-Eigenschaft Deckend, ein-/ausschalten
Vor der Eingabe eines Maßtexts werden durch Einschalten der Option alle Zeichnungselemente überdeckt.
Text 1 (Maßtext)
SchriftartStiftStiftstärke des Maßtexts mit Anzeige der entsprechenden Farbzuweisung (siehe Funktion Linien, S=...)
Höhe [mm]Maßschrifthöhe (siehe H=...)
Abstand zur Maßlinie [mm]Abstand zwischen Maßtext und Maßlinie
Textlage Gefälle-, Radius-, DurchmessermaßTextlage der Gefälle-, Radienbemaßung und Durchmesserbemaßung
Diese Einstellungen sind nur aktiv, sofern Sie das Icon Radius, Durchmesser auslösen.
Durchmesserzeichen vor Maßtext, ein-/ausschaltenText 2 (Maßzusatztext)
Einstellungen wie Text 1, ein-/ausschaltenEinstellungen für Text 1 und Text 2 gleichstellen durch Einschalten des Kontrollkästchens, d.h. Text 2 übernimmt die Werte von Text 1.
- | Schriftart, Stift, Höhe [mm], Textlage Einstellungen analog Text 1 |
Abstand zur Maßlinie [mm]Abstand zwischen Maßtext und Maßlinie
Info |
|---|
In den Maßtypen Radius-/Durchmessermaß können Sie keinen Maßzusatztext (Text 2) definieren. |
Gesamtmaß
Automatisch erzeugenGesamtmaß zu einer Maßkette des Maßtyps Kettenmaß und Automatisches Maß, ein-/ausschalten
- | Lage Lage des Gesamtmaßes manuell oder automatisch bestimmen Bei der automatischen Bestimmung wird das Gesamtmaß auf der den Maßpunkten abgewandten Seite im definierten Raster gelegt. |
Einstellungen wie Text 1Einstellungen für Gesamtmaß von Text 1 übernehmen, ein-/ausschalten
Kontrollkästchen eingeschaltet:
Bei eingeschaltetem Kontrollkästchen werden die Parameter Schriftart, Stift, Höhe und Abstand zur Maßlinie von Text 1 übernommen.
- | Schriftart, Stift, Höhe [mm], Abstand zur Maßlinie [mm] Einstellungen analog Text 1 für das Gesamtmaß |
