Freihandlinien

Freihandlinien korrigieren
Menü 2D-Konstruktion > Freihandlinien
Werkzeugleiste:
Freihandlinien

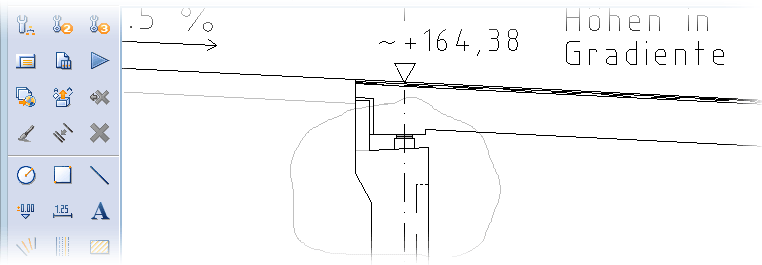

Freihandlinien zeichnen Sie mit gedrückter Taste [Alt Gr] oder Taste [Strg] + [Alt] mit der linken Maustaste. Diese definieren Sie analog den Ellipsen, Klothoiden usw. als Liniengruppe.

Ltyp=..., S=...
Linientyp, Stiftstärke (siehe Funktion Linien, Ltyp=... und S=...)
Über das Menü Bearbeiten oder in der Werkzeugleiste können Sie weitere Manipulationen der Freihandlinien wählen:
*Einzeln korrigieren (siehe Funktion Linien, Linien korrigieren)

Info
1. Beachten Sie, dass die Funktion Einzeln kopieren nicht ausführbar ist, ebenso in den Funktionen Einzeln löschen und Rückwärts löschen die Option Altes Element.
2. Während der Eingabe der Freihandlinien können Sie Freihandsymbole nutzen.
3. Die Zeichnungsebenenzuordnung der Freihandlinien bestimmen Sie über die Ebenenverwaltung.
