Klothoideneingabe über vorhandene Anschlußelemente
Kreis - Gerade > Übergangsbogen
Kreis - Kreis > Eilinie oder Wendeklothoide
Nach Auswahl des Linientyps und der Stiftstärke in der Funktionszusatzleiste fahren Sie die vorhandenen Elemente (Kreis-Gerade; Kreis-Kreis), die die Klothoide definieren, an. Erzeugen Sie gleichzeitig Parallelen, beachten Sie das Anfahren der richtigen Seite.

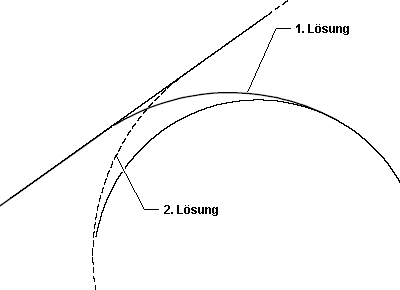

Die errechnete Klothoide wird dargestellt. Wählen Sie 2. Lösung in der Funktionszusatzleiste, wechseln Sie zur spiegelverkehrten Klothoide, z.B.
Über PAR können Sie zusätzlich eine Parallelen zu der bestehenden Klothoide erzeugen.
Info |
|---|
Die Klothoiden vermaßen Sie über die Funktion Maße mit dem Maßtyp Korbbogenmaß. |
