Mehrfachlinien
Werkzeugleiste:
Sie können mehrere parallele Linien gleichzeitig eingeben.
Funktionszusatzleiste
Hier nicht erläuterte Funktionen können Sie analog Doppellinien nutzen.
Mehrfachlinien
Mehrere parallele Linien gleichzeitig eingeben
>>

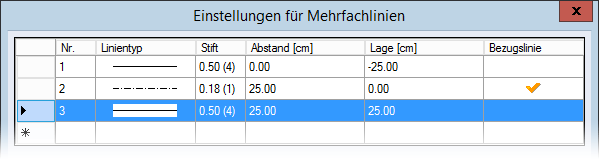

Einstellungen für Mehrfachlinien
(Alternativ können Sie die Dialogbox auch über das Menü Einstellungen > 2D-Konstruktion > Mehrfachlinien öffnen.)
In der Dialogbox bestimmen Sie den Abstand zwischen den Linien, den Linientyp und die Stiftstärke sowie die Bezugslinie für die Lage der Linien.

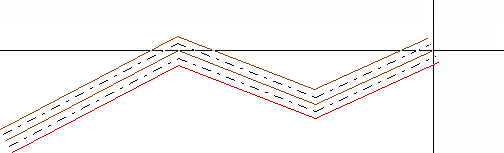

Hierbei hat die Bezugslinie die Lage 0.00, im Bsp. die mittlere Linie. Die Lage aller weiteren Linien geben Sie über den Abstand oder die Lage ein. Die korrespondierenden Werte werden direkt neu berechnet. Linienverbindungen werden an den eindeutigen Linieneckpunkten automatisch erzeugt.
