Projektstahlsummen
Menü Bewehrung > Projektstahlsummen
Werkzeugleiste:
ProjektstahlsummenSie können die Stahlsummen (Stabstahl, Matten und Unterstützungskörbe) mehrerer Pläne aus einem oder mehrerer Arbeitsbereiche ermitteln und das Ergebnis z.B. nach LibreOffice (xlsx) abgeben.

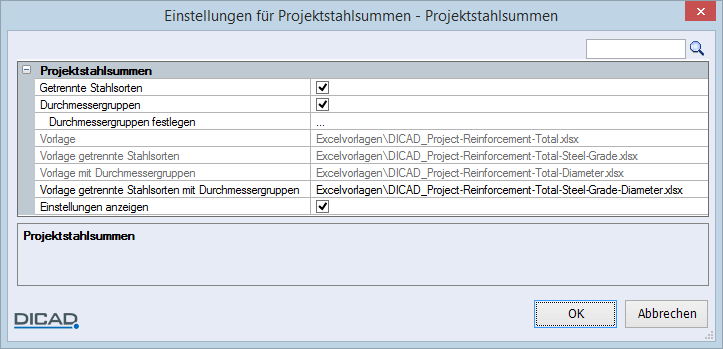

Beim ersten Ausführen der Funktion öffnet sich eine Dialogbox mit den Einstellungen:
(Alternativ können Sie die Dialogbox auch über das Menü Einstellungen > Bewehrung > Projektstahlsummen öffnen.)
Getrennte Stahlsorten
Ausgabe mit getrennten Stahlsorten
Jede Stahlsorte wird in einem separaten Tabellenblatt der XLSX-Datei ausgegeben.
Durchmessergruppen
Ausgabe mit Durchmessergruppen
Durchmessergruppen festlegen
Nach Klicken der Option bestimmen Sie die Durchmessergruppen zur Gliederung der Gewichtsermittlung in einer weiteren Dialogbox (siehe Bewehrungslisten, ø-Gruppen):
Vorlage ...
Für die Ausgabe einer Liste in eine XLSX-Datei können Sie folgende Vorlage-Dateien in dem Ordner der Benutzerdaten ..\strakon\ExcelVorlagen wählen (siehe auch Menü Einstellungen > Office-Listenvorlagen):
DICAD_Project-Reinforcement-Total.xlsx | Projektstahlsummen | |
DICAD_Project-Reinforcement-Total-Diameter.xlsx | Projektstahlsummen mit Durchmessergruppen | |
DICAD_Project-Reinforcement-Total-Steel-Grade.xlsx | Projektstahlsummen getrennte Stahlsorten | |
DICAD_Project-Reinforcement-Total-Steel-Grade-Diameter.xlsx | Projektstahlsummen getrennte Stahlsorten mit Durchmessergruppen |
Diese Vorlagen können Sie individuell anpassen (siehe Kapitel Konfigurationen, Listen-Vorlagen).
Einstellungen anzeigen
Einstellungen bei Wahl der Funktion Projektstahlsummen anzeigen, ein-/ausschalten

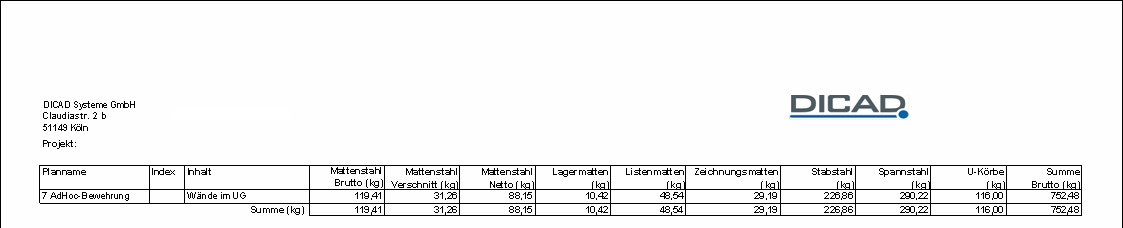

Nach dem Bestätigen mit OK markieren Sie in der sich öffnenden Planverwaltung die für die Stahlsummierung relevanten Pläne eines Arbeitsbereichs und geben diese über Öffnen z.B. nach LibreOffice ab (DICAD_Project-Reinforcement-Total.xlsx).
Die Vorlagedatei DICAD_Project-Reinforcement-Total.xlsx, welche sich im Ordner der Benutzerdaten ..\strakon\ExcelVorlagen befindet, können Sie jederzeit anpassen.
Neben den Stahlsummen für den Stabstahl, Spannstahl, den Unterstützungskörben und das Bruttogewicht der einzelnen Mattenarten (Lager-, Vorrats-, Zeichnungsmatten) sowie die Angabe aller verwendeten Mattentypen wird auch der Mattenverschnitt ausgewiesen.
