Verlegefeldpolygon eingeben
(Bewehrungseingabe Komfort)
Verlegung über ein Feld
Definieren Sie das Feld über ein Polygon, durch Raumerkennung (Raum) oder ein Fenster.
Funktionszusatzleiste

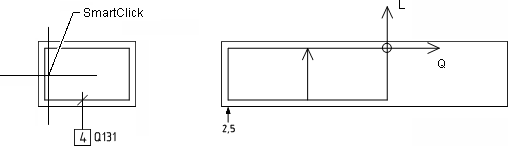

Verlegung über einen SmartClick
Erzeugen Sie die Nebenansicht-Verlegung von Lager-, Vorrats- und Zeichnungsmatten über einen SmartClick auf die Hauptansicht, wird zur Kontrolle die Längs- und Querrichtung angezeigt.

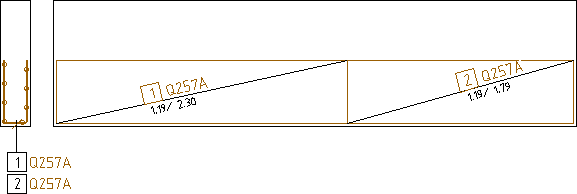

Ergibt sich aus der Verlegung eine Restmatte oder ist die Verlegelänge kleiner als die identifizierte Matte, erzeugt das Programm automatisch für diese die zugehörige Hauptansicht.
(Bewehrungseingabe Klassisch)
Analog „Stabstahl, Randabstand eingeben“ bestimmen Sie den Randabstand.
Bestimmen Sie die Polygonpunkte unter Berücksichtigung der Eingaberegeln in der Hauptansicht.
Info |
|---|
Der erste Polygonpunkt ist in Abhängigkeit des Randabstands gleichzeitig Punkt der Anfangsmatte und sollte entsprechend gewählt werden. |
Zur Polygoneingabe für die Nebenansicht-Verlegung können Sie die Funktionen der Funktionszusatzleiste nutzen. Weitere Funktionen schalten sich ein:
Kreis
siehe Erläuterung Kreisförmige Mattenverlegung
Fenster
Fenster aufziehen (siehe Freiliegende Mattenverlegung über Fenster)
2Eck
Abmessungen eines rechtwinkligen Verlegefelds vereinfacht über zwei Eckpunkte bestimmen (siehe 2Eck)
Raum
Umschaltfunktion: Raumdefinition, ein-/ausschalten
Vereinfachte und beschleunigte Polygoneingabe bei geschlossenen, von Linien begrenzte Flächen (siehe Raum)
