HA
Menü Bewehrung > Matten eingeben > Hauptansicht an Schalkante
Werkzeugleiste:
Funktionszusatzleiste
Rechts
Umschaltfunktion: Lage der Stäbe in Z-Richtung Rechts oder Links wählen
Alternativ können Sie die Lage (innen/außen) der geschnittenen Eisen während der Eingabe auch durch Drücken der Taste B (durch Großschreibung des Buchstabens aktivieren) oder der Tastenbelegung [Shift] + [>] wechseln.

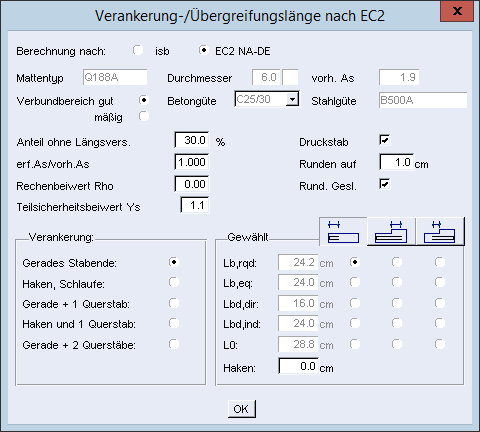

Lb,L0 <A>
Für die Berechnung der in der Erzeugung eines Bewehrungspolygons zu definierenden Verankerungs- und Übergreifungslängen werden die aktuellen Daten der Bemessungstabellen gemäß isb bzw. EC2 NA-DE verwendet.

(Bewehrungseingabe Klassisch)
Funktionszusatzleiste
Aufbiegung
Schubbewehrung über Aufbiegungen
Analog „Stabstahl, Aufbiegung“ nur in der Eingabe von Matten-Hauptansichten zu nutzen
Kröpfung
Mattenverkröpfungen
Analog „Stabstahl, Kröpfung“ nur in der Eingabe von Matten-Hauptansichten zu nutzen
