Anzeigefenster bei der Eingabe der Positionsnummer (Grafische Positionsliste)
Stabstahl/Matten
Menü Bewehrung > Übersicht Stabstahlpositionen > Grafische Positionsliste / Übersicht Mattenpositionen > Grafische Positionsliste
Werkzeugleiste:
Grafische Positionsliste (Stabstahl) /
Grafische Positionsliste (Matten)

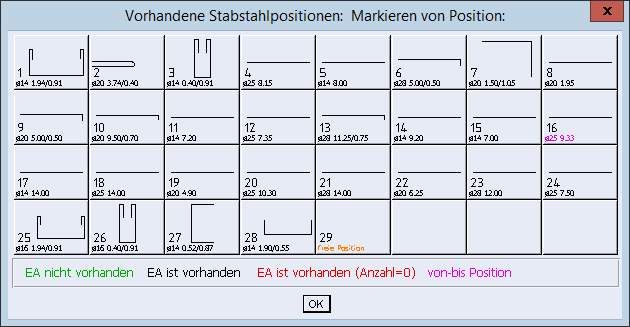

Grafische Übersicht aller im aktuellen Plan vorhandenen Bewehrungspositionen, z.B.

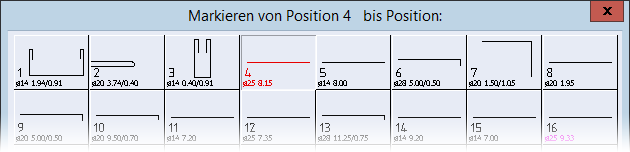

Durch Anfahren einer Position oder eines Positionsbereichs in dieser Dialogbox, werden entsprechend alle Bewehrungen dieser Positionen im Plan markiert.

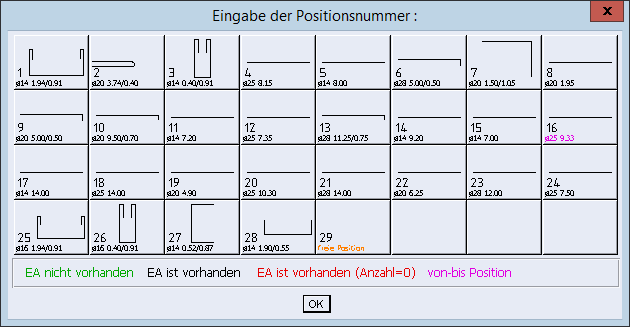

Bei der Eingabe der Positionsnummer (Ausnahme: Matten > Nebenansicht-Verlegung) können Sie dieses Hilfefenster ebenfalls über Anzeige in der Funktionsleiste öffnen (siehe Stabstahl, Positionsnummer eingeben). Alle vorhandenen Positionen, die erste noch nicht belegte Position und die erste Position einer freien Positionsgruppe werden zur Auswahl angezeigt, z.B.
Unter den Positionsnummern wird der Durchmesser und die max. x- und y-Abmessungen angegeben.
Die Bedeutung der einzelnen farblichen Darstellungen im Anzeigefenster werden unterhalb der vorhandenen Bewehrungspositionen erläutert. Voraussetzung ist, dass Sie im Farbeditor differenzierte Farben für die Hilfefenster im Plan definieren (siehe Kapitel Konfigurationen, Zeichenfläche).
Folgende Bewehrungsansichten werden farblich unterschieden:
1. Anzeige allgemein:
EA nicht vohandenEA ist vorhanden (Anzahl
1)EA ist vorhanden (Anzahl = 0)von-bis Positionfreie Position2. Anzeige NA-Einz. Matte:
Nur HA, MA vorhandenMatten NARestmatten NA
