Daten aus dem Elementierungsmakro in ein Makro übernehmen
Die Abmessungen der Elemente aus dem Elementierungsmakro können Sie beim Zeichnen der Einzelpläne (Ausführungspläne) in der Funktion Makros > Einbauen übernehmen. Die Kopplung erfolgt dabei über die Positionsnummer (gleiche Zeichen vor einem eventuell vorhandenem Punkt (.), z.B. 93/02 und 93/02.AA) und gleiche Maßnamen in den verwendeten Makros.
Anmerkung: |
|---|
Die Positionsnummer zwischen MAK und ELE können sich unterscheiden durch 2-stellige Zeichen, die hinter einem Punkt in der Positionsnummer stehen.  |
Beispiel: FT-Wandplatte
Elementierungsmakro: (Verlegeplan)
Makro: (Ausführungszeichnung)
Schalfläche Außenwand: | 12,41 m2 |
Schalfläche Innenwand: | 9,8 m2 |
Transportgewicht: | 2,78 t |
Betonvolumen: | 1,58 m3 |

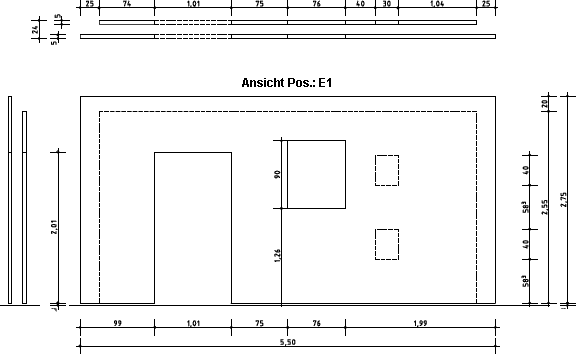

Bei der im Beispiel dargestellten Fertigteilwandplatte wurden neben den Grundrißabmessungen auch die Höhenmaße vorgegeben.
Vergeben Sie beim Einbau der Makroposition die selbe Positionsnummer wie in der Elementierung, erscheint folgende Abfrage:
Vergeben Sie beim Einbau der Makroposition die selbe Positionsnummer wie in der Elementierung, erscheint folgende Abfrage:
> Abmessungen aus Elementierung übernehmen ? Ja | Nein
Bestätigen Sie Ja, werden die vorhandenen Abmessungen in einer Dialogbox dargestellt und das Makro können Sie auf der Zeichnung platzieren.
